1.Description:

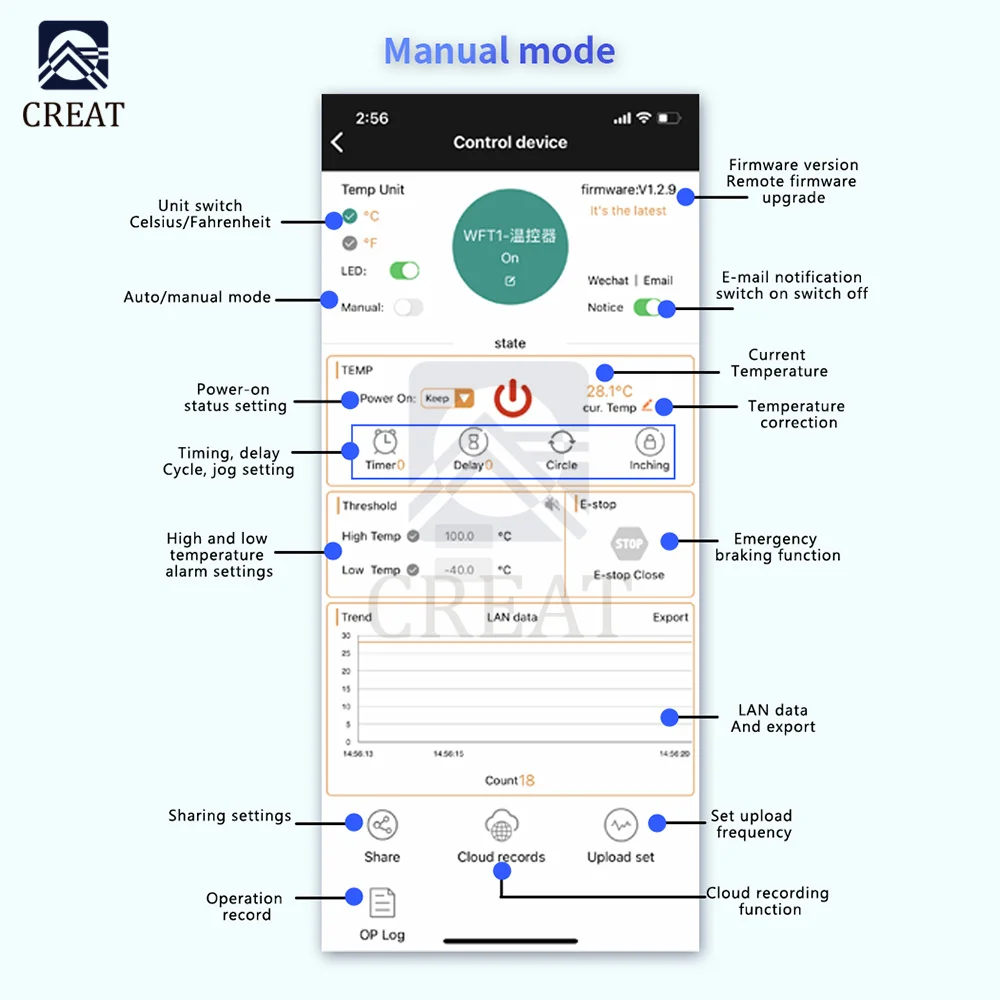

XY-T04-W est un module de contrôleur numérique haute température de type K WIFI sans fil avec contrôle APP Sinilink.
XY-T04 est un module contrôleur numérique haute température de type K.
Il peut être largement utilisé à la maison intelligente, contrôle industriel, irrigation automatique, ventilation intérieure. Équipement de protection.
Il a le panneau automatique de la température constante de sortie de haute précision.
Il adopte une puce de qualité industrielle avec un capteur thermocoupletemperature de type K de haute précision qui peut mesurer-99 ℃ ~ 999 ℃ ou-99 ℉ ~ 999 ℉.
- Caractéristiques:
1>. Contrôle et surveillance intelligents
2>. Détection de température simultanée
3>. Affichage du commutateur Celsius et Fahrenheit
4>. Mode de travail de reconnaissance automatique
5>. Économie de données automatique
6>. Mesure haute température-99C ~ 999C ou-99F ~ 999F

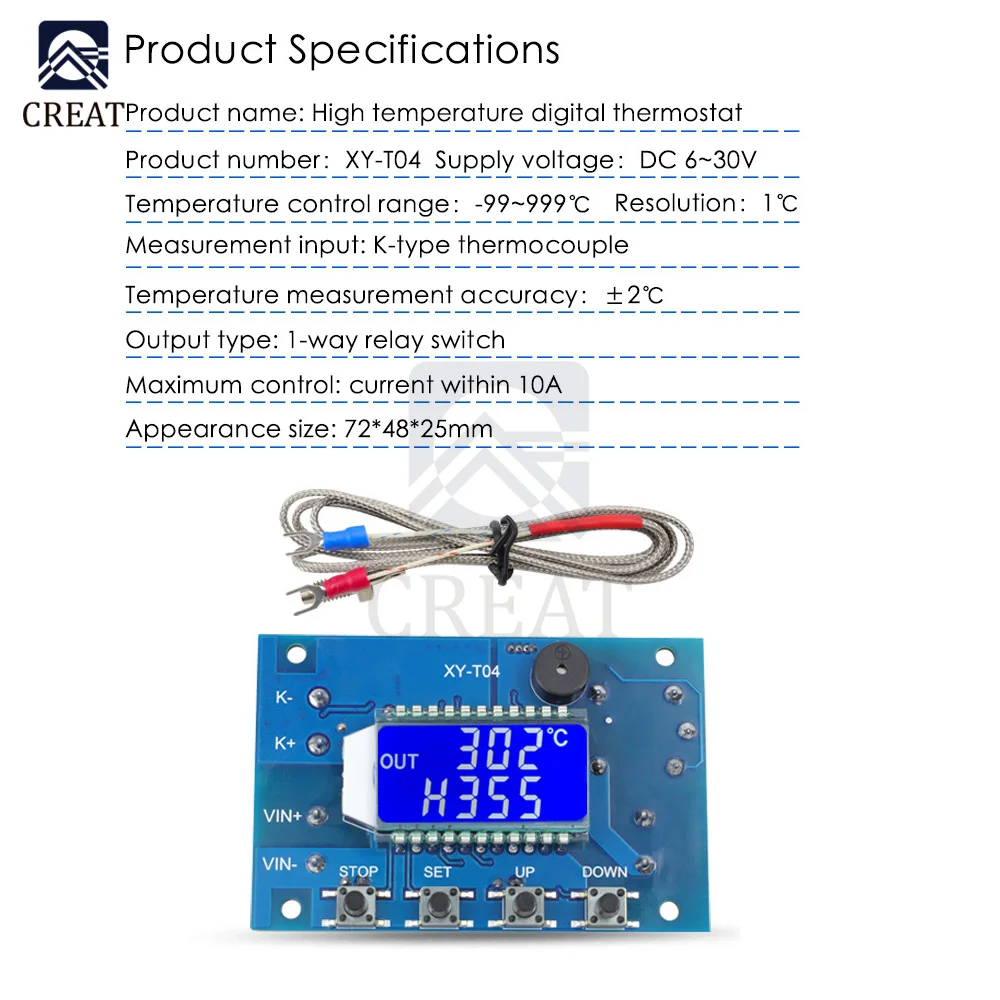

- Paramètres:
1>. Nom du produit: contrôleur de température XY-T04/contrôleur de température WIFI sans fil XY-T04-W
2>. Numéro de produit: XY-T04/XY-T04-W

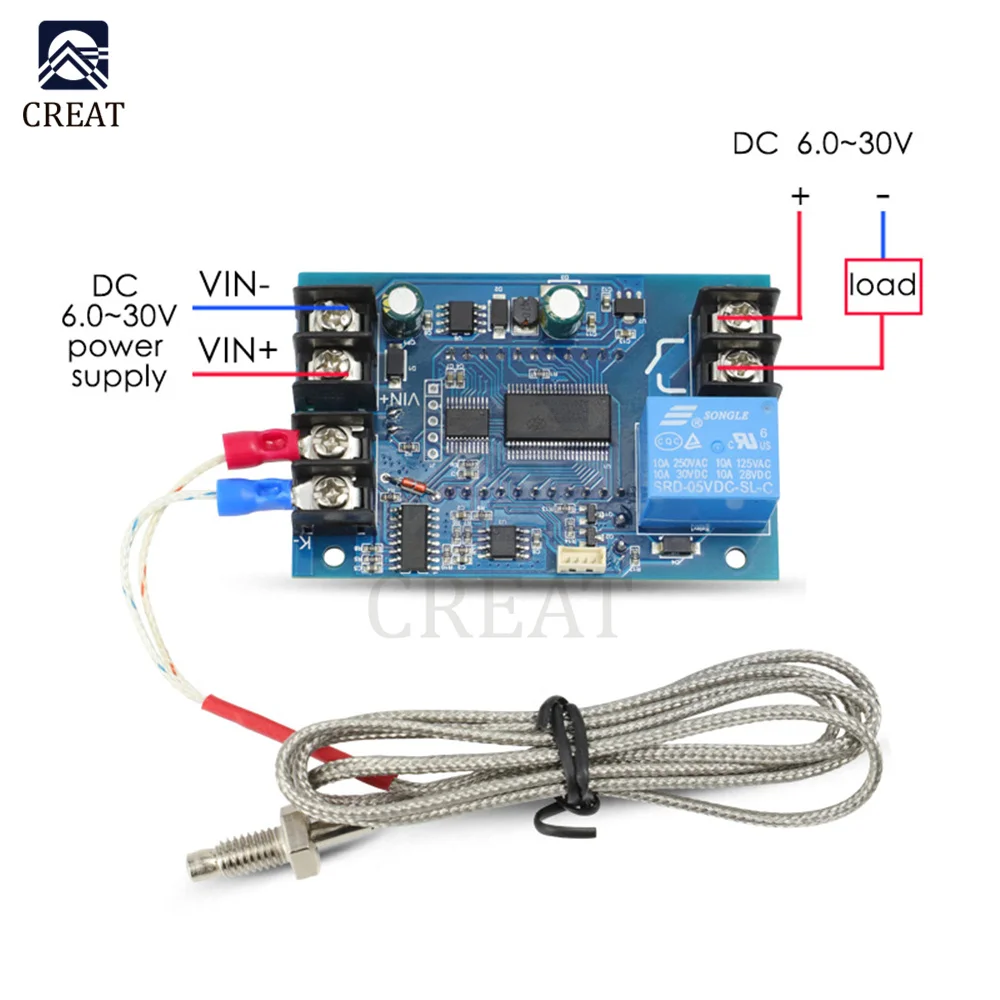

3>. Tension de fonctionnement: DC 6V-30V
4>. Type de contrôle: Bouton/MODBUS/(APP)
5>. Capteur de soutien: thermocouple de type K (1 mètre)
6>. Plage de température:-99C ~ 999C ou-99F ~ 999F
7>. Précision de contrôle de température: 0.1C/F
8>. Erreur de mesure de température: +/-2C/F
9>. Type de sortie: Sortie de relais (il ne peut pas sortir la tension)
10>. Charge: AC220V/DC30V 10A
11>. Plage de température de fonctionnement PCB:-40 ℃ ~ 85 ℃
12>. Plage d’humidité de travail: 5%-95% RH

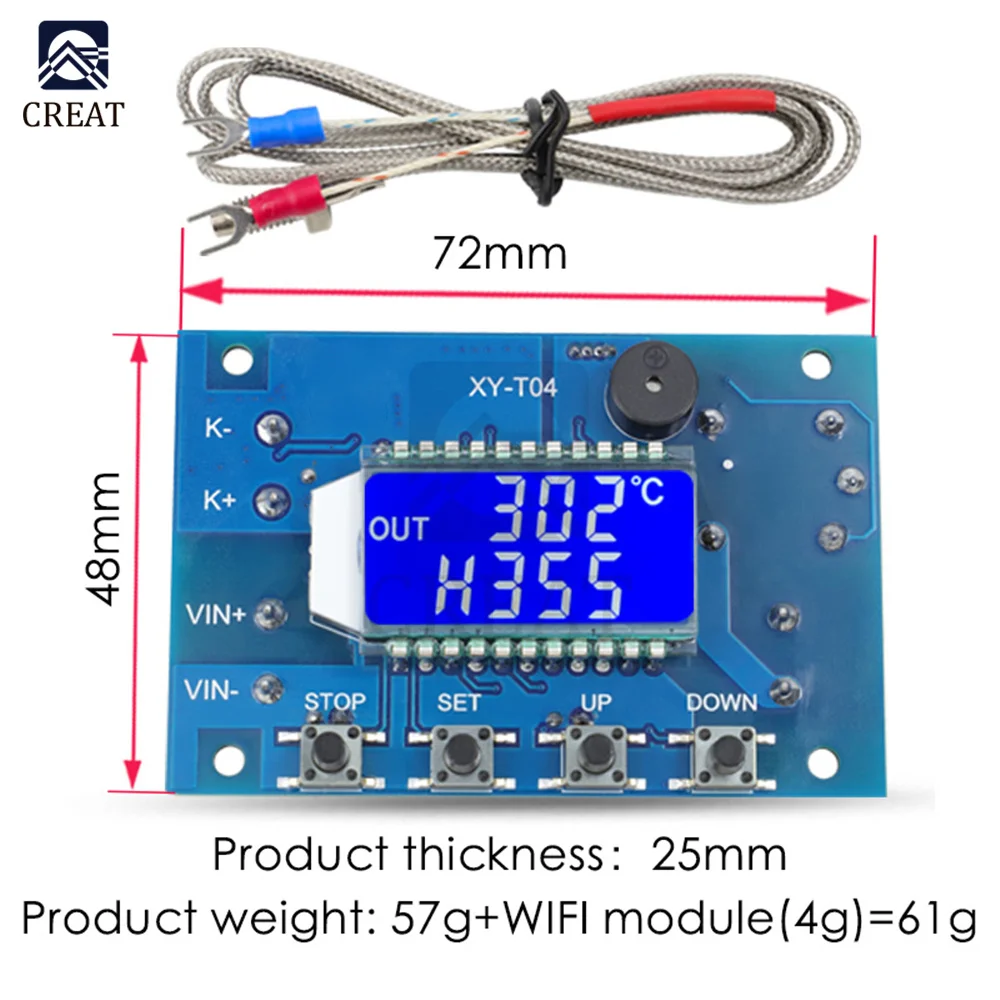

13>. Taille du module: 72*48*25mm
- Fonctions:
1>. Paramètres de réglage:
1.1>. Réglez le mode de travail par mode de refroidissement et mode de chauffage.
1.2> Réglez la température de réglage et la température d’hystérésis. L’utilisateur peut régler le délai de démarrage si nécessaire.
1.3>. Réglez ON/OFF la fonction d’alarme haute et basse température et le seuil si nécessaire.

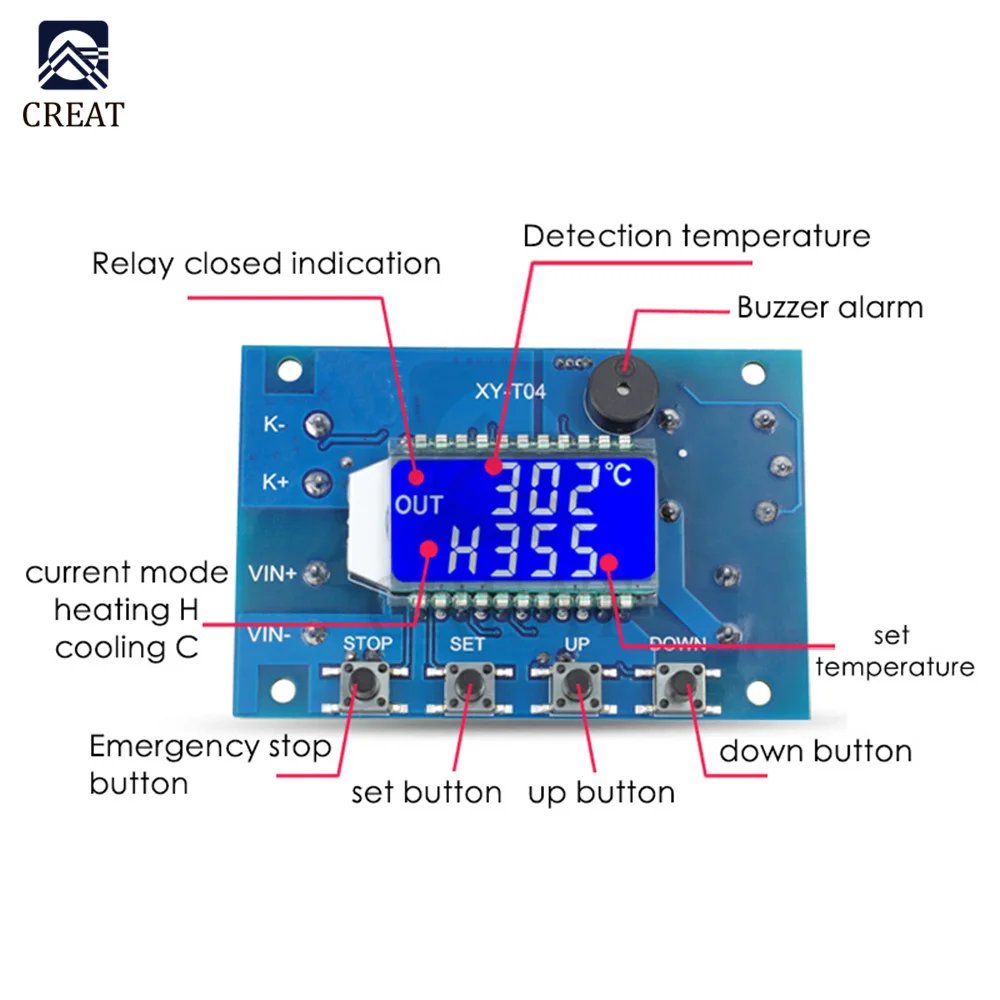

2>. Mode de refroidissement C:
2.1>. Le relais s’allume et l’équipement de réfrigération commence à fonctionner si vous connectez la charge lorsque la température actuelle est supérieure à (température réglée + température d’hystérésis). L’écran LCD affichera le symbole «OUT» à gauche.
2.2>. Le relais s’éteint et l’équipement de réfrigération cesse de fonctionner si vous connectez la charge lorsque la température actuelle est inférieure à la température réglée. Le symbole ‘OUT’ disparaîtra.
2.3>. Exemple: Réglez la température 30 ℃ et la température d’hystérésis 5 ℃.
2.3.1>. Le relais s’allume et l’équipement de réfrigération commence à fonctionner si la température actuelle est supérieure à 35 ℃(30 + 5 = 35).
2.3.2>. Le relais s’éteint et l’équipement de réfrigération cesse de fonctionner si la température actuelle est inférieure à 30 ℃.
3>. Mode de chauffage H:
3.1>. Le relais s’allume et l’équipement de chauffage commence à fonctionner si la charge de connexion est inférieure à la température actuelle (température réglée-hystérésis). L’écran LCD affichera le symbole «OUT» à gauche.
3.2>. Le relais s’éteint et l’équipement de chauffage cesse de fonctionner si vous connectez la charge lorsque la température actuelle est supérieure à la température réglée. Le symbole ‘OUT’ disparaîtra.
3.3>. Exemple: Réglez la température 30 ℃ et la température d’hystérésis 5 ℃.
3.3.1>. Le relais s’allume et l’équipement de chauffage commence à fonctionner si la température actuelle est inférieure à 25 ℃(30-5 = 25).
3.3.2>. Le relais s’éteint et l’équipement de chauffage cesse de fonctionner si la température actuelle est supérieure à 30 ℃.
4>. Fonction de démarrage différé dLY:
4.1>. Cela signifie que la charge peut permettre le chauffage ou le refroidissement suivant après le temps de retard T et que l’unité de temps est la seconde si vous activez la fonction dLY.
4.2>. Le relais ne peut pas s’allumer si la température de chauffage est respectée en mode H pendant le temps de retard T si vous activez la fonction dLY.
5>. Température d’étalonnage:
5.1>. Température actuelle = température de détection + température d’étalonnage.
5.2>. Le système fonctionne longtemps et il peut y avoir des écarts qui peuvent être corrigés par cette fonction.
6>. Alarme de température:
6.1>.Buzzer va alarmer et appuyer sur le bouton de n’importe qui pour arrêter l’alarme. Allumez cette fonction.
6.2>. Alarme haute température OTP: le relais s’éteint et arrête la charge si la température actuelle est supérieure au seuil de température élevée.
6.3>. Alarme de basse température LTP: le relais s’éteint et la charge s’arrête si la température actuelle est inférieure au seuil de basse température.
7>. Arrêt d’urgence:
7.1>. Le relais s’éteint, affiche OFF et charge s’arrête si vous appuyez sur le bouton d’arrêt d’urgence.
7.2>. Appuyez à nouveau pour allumer.
8>. Fonction sommeil:
8.1>. Maintenez la pression ‘SET’ environ 2 secondes pour activer ou désactiver cette fonction.
8.2>.L-P ON: Activer la fonction de veille. L’écran LCD s’éteint automatiquement s’il n’y a pas d’opération dans les 10 minutes. Appuyez sur n’importe quel bouton pour réveiller l’écran. Remarque: XY-T04-W fonctionne normalement, entre juste dans l’état d’économie d’énergie.
8.3>.L-P OFF: désactivez la fonction veille. L’écran LCD reste allumé tout le temps.
9>. Méthode de contrôle:
Méthode de contrôle de 9.1>.Button: Il peut être réglé paramètre et contrôle par 4 boutons sur PCB.
Méthode de contrôle 9.2>.MODBUS: il peut être réglé paramètre et contrôle par le protocole MODBUS. Ce mode peut être connecté à un micro-contrôleur pour réaliser un contrôle industriel intégré.
5.Application:
1>. Armoire de commande
2>. Atelier de production
3>. Contrôle de l’éclosion de l’aquaculture
4>. Industrie du tabac
5>. Maison d’impression
6>. Contrôle de la température de l’aquarium
7>. Chaudière à bois
- Remarque:
1>. C’est un mode de sortie de relais et ne peut pas être utilisé comme module d’alimentation. Il ne peut pas sortir la tension. La charge doit être connectée à une alimentation séparée.
2>.Buzzer alarmera si aucun capteur n’a été connecté.
3>. Veuillez lire le manuel d’utilisation et la description avant utilisation.
- Paquet:
Sans WIFI Type
Contrôleur de température XY-T04 1>.1pcs

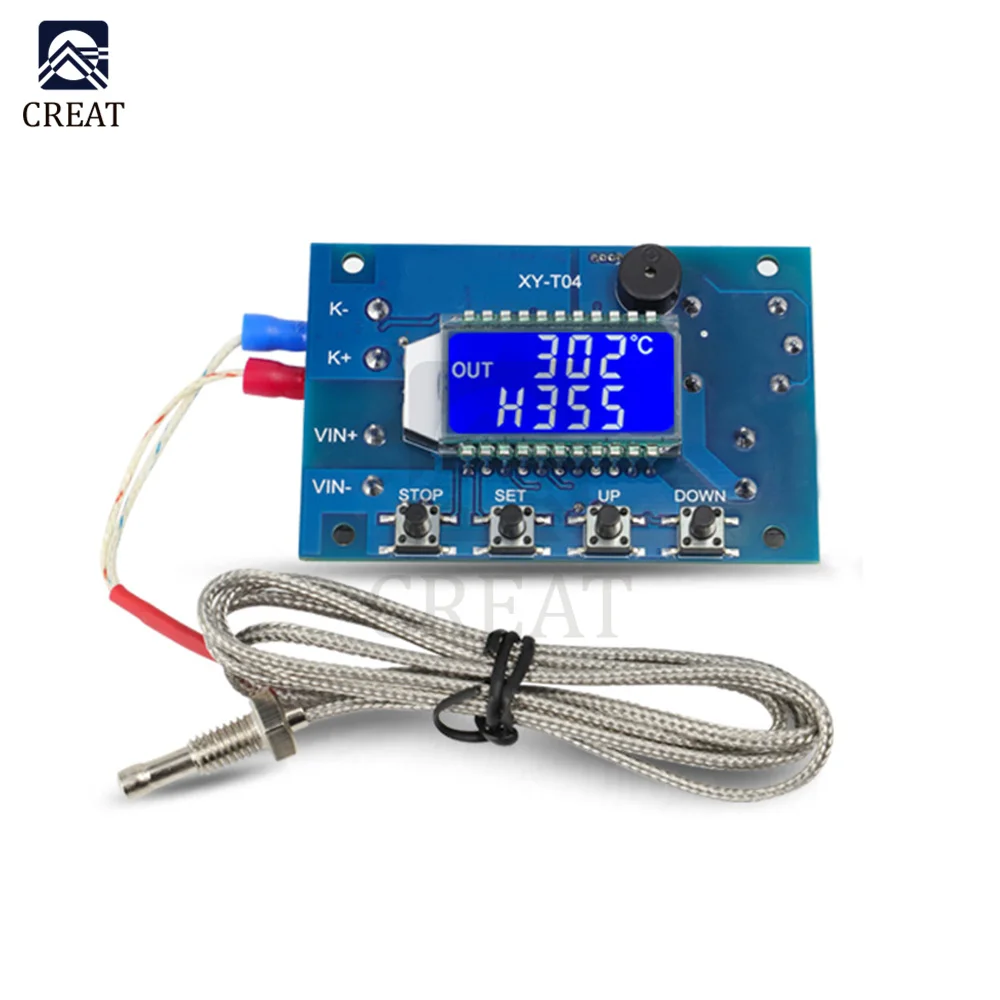

2>.1pcs 100cm capteur de température à thermocouple de type K
Avec type WIFI

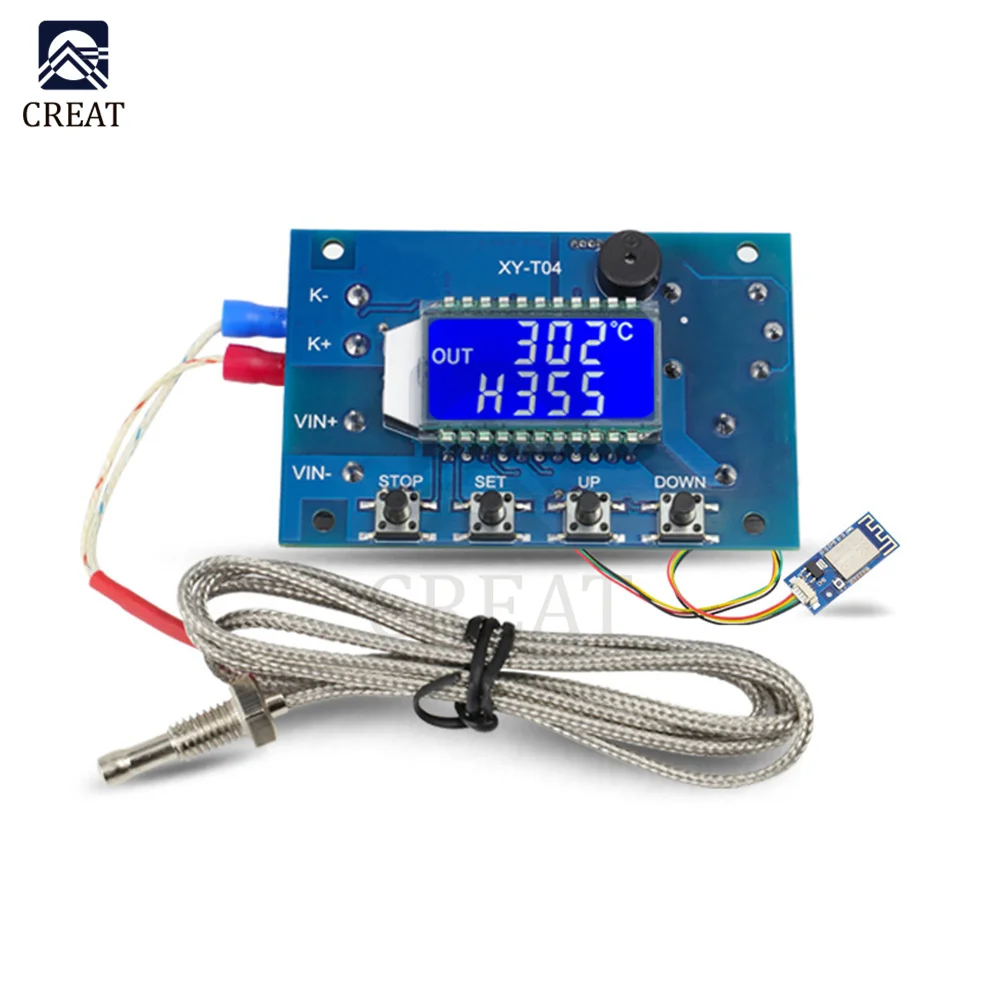

1>.1pcs XY-T04-W contrôleur de température WIFI sans fil
2>.1pcs XY-WFPOW module récepteur WIFI
3>.1pcs 100cm capteur de température thermocouple de type K
4>.1pcs 20cm 4Pin 1.27mm fil
Le paquet comprend:
1 * Thermostat numérique
