GUIDAGE SUR ARBRE SUPPORTE
RAIL DE GUIDAGE LINEAIRE CYLINDRIQUE

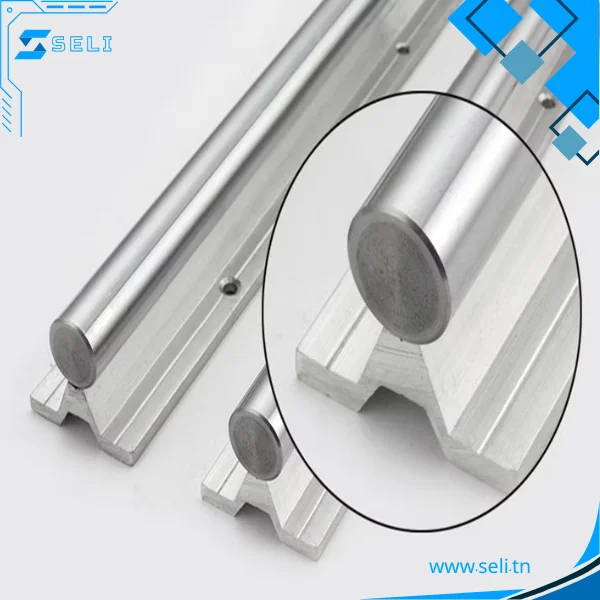

Rail de guidage linéaire SBR12UU SBR16UU SBR20UU SBR25UU SBR32UU pour pièces CNC, Rail linéaire
A partir de 140,000 DT
Il peut être utilisé dans des endroits où la sensibilité du roulement est plus faible et l’application est plus pratique :
Des séries de diamètres différents peuvent être préférées en fonction de la capacité de charge.
| Code boursier | Nom du stock | Lmax | BILE | J | K | h | H2 | C1 | C2 | Bile | MxH | Poids (kg/mt) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ADWM-12-1000 | Support inférieur d’arbre – Profilé + arbre GCR15 Ø12 | 6000 mm | 12 | 40 | 29 | 22 | 5 | 50 | 75 | 5 | 4×18 | 1 571 | |||||
| ADWM-16-1000 | Support inférieur d’arbre – Profilé + arbre GCR15 Ø16 | 6000 mm | 16 | 45 | 33 | 26 | 5 | 50 | 100 | 5.5 | 5×20 | 2 422 | |||||
| ADWM-20-1000 | Support inférieur d’arbre – Profilé + arbre GCR15 Ø20 | 6000 mm | 20 | 52 | 37 | 32 | 5.8 | 50 | 100 | 6.6 | 6×25 | 3 701 | |||||
| ADWM-25-1000 | Support inférieur d’arbre – Profilé + arbre GCR15 Ø25 | 6000 mm | 25 | 57 | 42 | 36 | 6 | 60 | 120 | 6.6 | 8×25 | 5 296 | |||||
| ADWM-30-1000 | Support inférieur d’arbre – Profilé + arbre GCR15 Ø30 | 6000 mm | 30 | 69 | 51 | 42 | 7 | 75 | 150 | 9 | 10×30 | 7 561 | |||||
| ADWM-40-1000 | Support inférieur d’arbre – Profilé + arbre GCR15 Ø40 | 6000 mm | 40 | 73 | 55 | 50 | 8 | 100 | 200 | 9 | 10×30 | 11 917 |
* La dimension C1 est valable pour une dimension L max. : 6 000 mm. Si elle est importante, veuillez la préciser dans les notes de commande pour les autres dimensions.
Profilé de support inférieur d’arbre ; aluminium (6063) T5
Arbre; arbre creux chromé à induction
| Diamètre | 12MM, 16MM, 20MM, 25MM, 30MM |
|---|---|
| Longueur | 1M, 2M, 3M, 4M, 5M, 6M |
