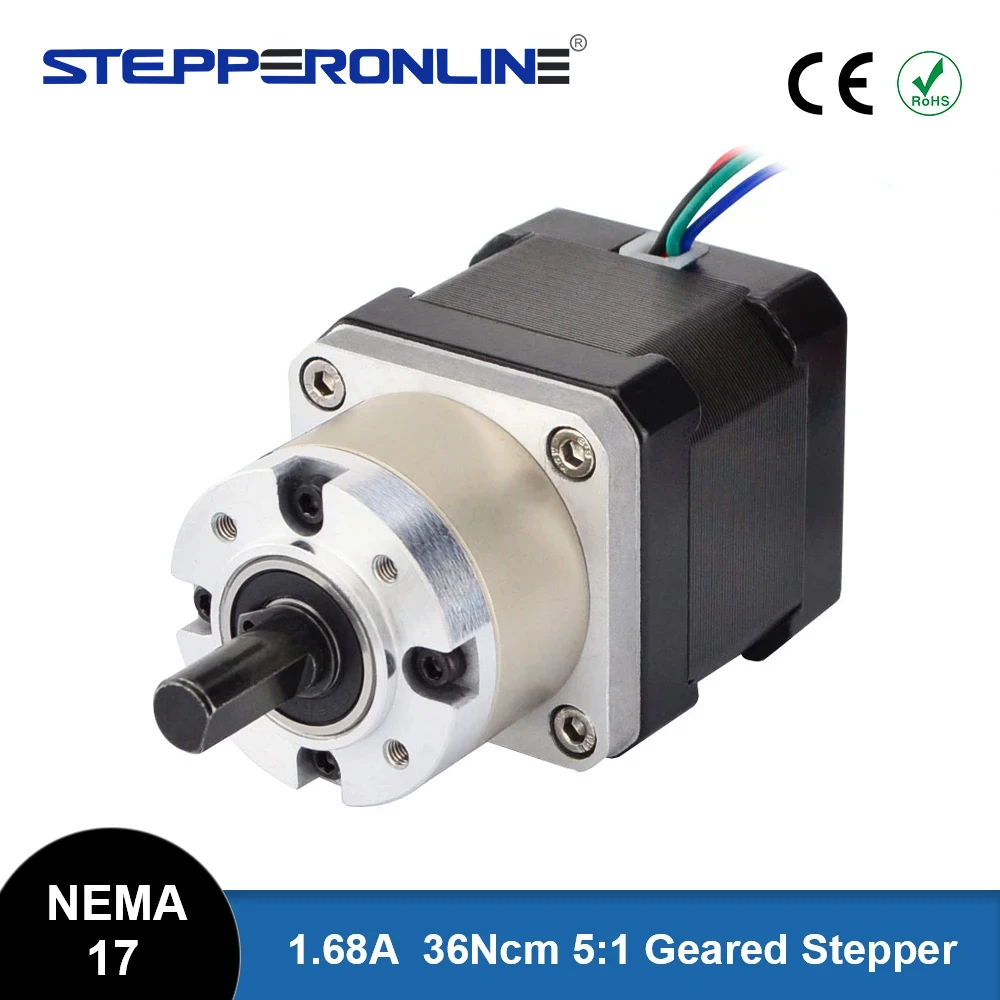

NEMA 17 MOTEUR PAS A PAS AVEC REDUCTEUR 17hs15-1684s-PG5 1 .8A

Ce moteur pas à pas Nema 17 avec un corps de 38mm et un courant nominal de 1,68 A, intègre une boîte de vitesses planétaire de 5.18:1. C’est une bonne solution aux applications qui avec l’espace limité mais ont besoin de la basse vitesse et/ou du couple élevé.

Numéro du fabricant: 17HS15-1684S-PG5

Type de moteur: Pas à pas bipolaire

Angle de l’étape: 0.35 deg

Couple de maintien sans boîte de vitesses: 36Ncm(50.98oz.in)

Courant nominal/phase: 1.68A

Résistance de phase: 1.65ohms

Tension: 2.8V

Inductance: 3.2mH ± 20%(1KHz)

Type de boîte de vitesse: Planétaire

Rapport de vitesse: 5.18: 1

Efficacité: 90%

Jeu à vide: <= 1 deg

Couple maximal admissible: 2Nm(283oz.in)

Couple admissible de moment: 4Nm(566oz.in)

Charge axiale maximale de l’arbre: 50N

Charge radiale maximale de l’arbre: 100N

Taille du cadre: 42x42mm

Longueur du moteur: 40mm

Boîte de vitesse Longueur: 27.3mm

Diamètre de l’arbre: Φ 8mm

Longueur de l’arbre: 20mm

Coupe en D Longueur: 15mm

Nombre de leads: 4

Longueur de plomb: 500mm

Poids: 460g
