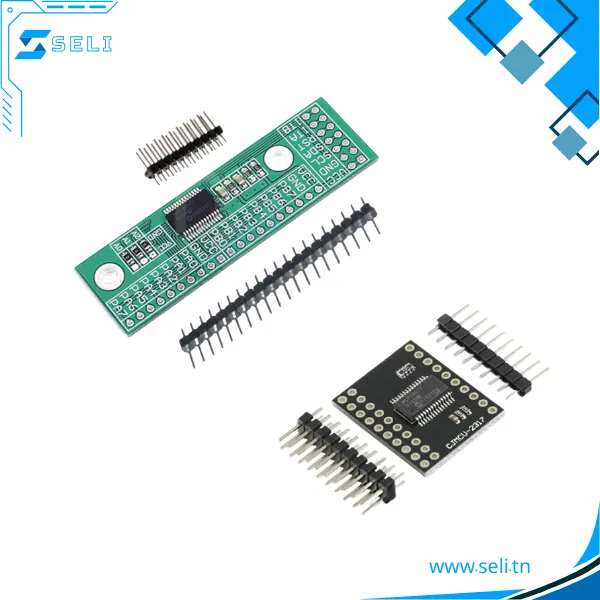

MODULES D’EXTENSION E/S 16 BITS I2C MCP23017

Port d’E/S bidirectionnel distant 16 bits :

Broches d’E/S configurées par défaut en entrée.
Interface I2C haute vitesse (MCP23017) :
– 100 kHz
– 400 kHz
– 1,7 MHz.
Interface SPI haute vitesse (MCP23S17) :
– 10 MHz (maximum).
Trois broches d’adresse matérielle permettant de connecter jusqu’à
huit périphériques sur le bus.
Broches de sortie d’interruption configurables :
– Configurables en mode actif haut, actif bas ou
drain ouvert. Les broches
INTA et INTB peuvent être configurées pour fonctionner
indépendamment ou ensemble.
Source d’interruption configurable :
– Interruption sur changement d’état par rapport
aux valeurs par défaut des registres configurés ou aux changements d’état des broches.
Registre d’inversion de polarité pour configurer la
polarité des données du port d’entrée.
Entrée de réinitialisation externe à l’
état bas. Courant de veille : 1 A (max.).
Tension de fonctionnement :
– 1,8 V à 5,5 V à -40 °C à +85 °C
– 2,7 V à 5,5 V à -40 °C à +85 °C
– 4,5 V à 5,5 V à -40 °C. jusqu’à +125°C
