MODULE RELAIS 8 CANNAUX 05VDC AVEC ISOLATION – COMMUNICATION RS485

SKU: MOD004-8DIN

Disponibilité: ✅ Produit disponible !

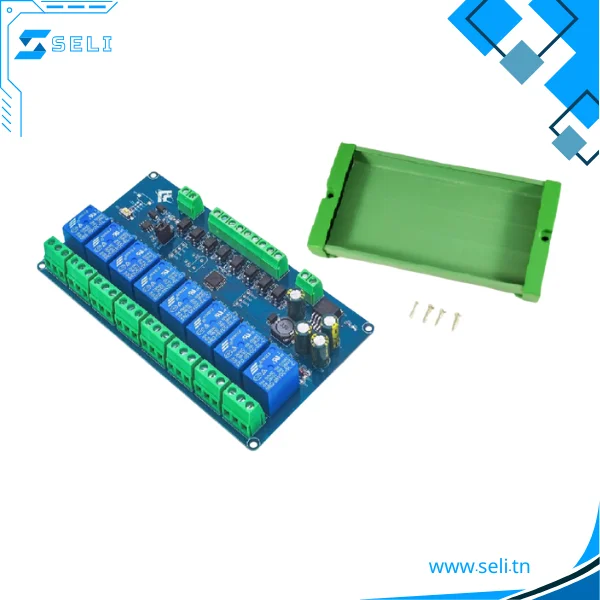

Module Modbus RS485 7-24 V 8 canaux d’entrée optoélectronique + 8 canaux de sortie relais + prise en charge Rail din

99,000 DT

Module Modbus RS485 7-24 V 8 canaux d’entrée optoélectronique + 8 canaux de sortie relais + prise en charge Rieldin

IMPORTANT : CHER CLIENT, CETTE INTERFACE FONCTIONNE UNIQUEMENT AVEC LE PROTOCOLE MODBUS. SI VOUS N’ÊTES PAS FAMILIER AVEC L’UTILISATION DE CE PROTOCOLE, VEUILLEZ NE PAS ACHETER LE PRODUIT – NOUS NE FOURNISSONS PAS DE SUPPORT TECHNIQUE

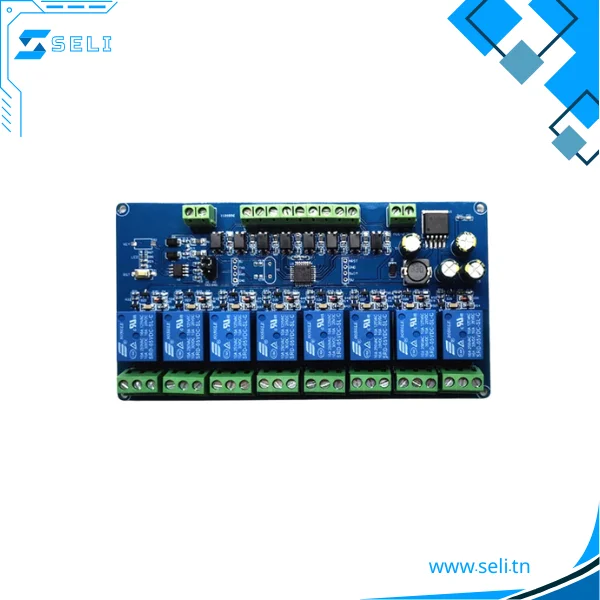

Le module relais Modbus 8 voies Elsay est équipé d’un microcontrôleur 8 bits performant et stable et d’une puce de communication RS485. Utilisant le protocole de communication RS485 au format MODBUS RTU standard, il permet la détection de signaux d’entrée à 8 canaux et la sortie relais à 8 canaux, utilisables pour la détection numérique ou le contrôle de puissance.

  • 1. Puce de conversion de niveau MCU STM8S103K3T6 et MAX485 ;
  • 2. Protocole de communication : prend en charge le protocole standard Modbus RTU ;
  • 3. Interface de communication : interface TTL UART compatible avec le niveau RS485/5V ;
  • 4. Débit en bauds de communication : 4800/9600/19200, la valeur par défaut est 9600 bps ;
  • 5. Plage de signal d’entrée de l’optocoupleur : DC3,3-30V (cette entrée ne peut pas être utilisée pour le contrôle du relais) ;
  • 6. Signal de sortie : signal de commutation de relais, support manuel, flash désactivé, mode flash désactivé, la base de délai flash désactivé/désactivé est de 0,1 S, le temps maximal de flash désactivé/désactivé peut être réglé sur 0xFFFF*0,1 S=6553,5 S ;
  • 7. Adresse de l’appareil : plage 1-255, par défaut 255 ;
  • 8. Le débit en bauds, le signal d’entrée, l’état du relais et l’adresse de l’appareil peuvent être lus par logiciel/commandes ;
  • 9. Il y a 8 relais de 5V, 10A/250V AC 10A/30V DC à bord, qui peuvent être
  • Activé en continu 100 000 fois, avec protection contre les fuites de diodes et temps de réponse court ;
  • 10. Indicateur de commutation de relais embarqué ;
  • 11. Réservez le port de programmation du programme STM8 SWIM pour prendre en charge le développement secondaire des clients et télécharger leur propre firmware ;
  • 12. Tension d’alimentation : DC7-30V, utilisant une borne de 5,08 mm pour l’alimentation

Dossier avec fiche technique, manuel et logiciel de contrôle
