MODULE RECEPTEUR RADIO 433MHZ 1 CHANNEL 230VAC HAUTE PUISSANCE 4000W SANS TELECOMMANDE

Carte récepteur

Tension de fonctionnement: AC 110V – 240V

Tension de sortie = Tension de fonctionnement

Fréquence de fonctionnement: 433MHz (identique à la télécommande)

Type de codage: code d’apprentissage (vous pouvez acheter des télécommandes supplémentaires de 315MHz pour ce récepteur)

Courant de contact nominal du relais: 15A/240VAC, 15A/110VAC (veuillez noter que: bien que le relais soit marqué 30A 240VAC. Le 30A est pour le courant de crête de votre charge. Le courant nominal de votre charge doit être inférieur à 15A)

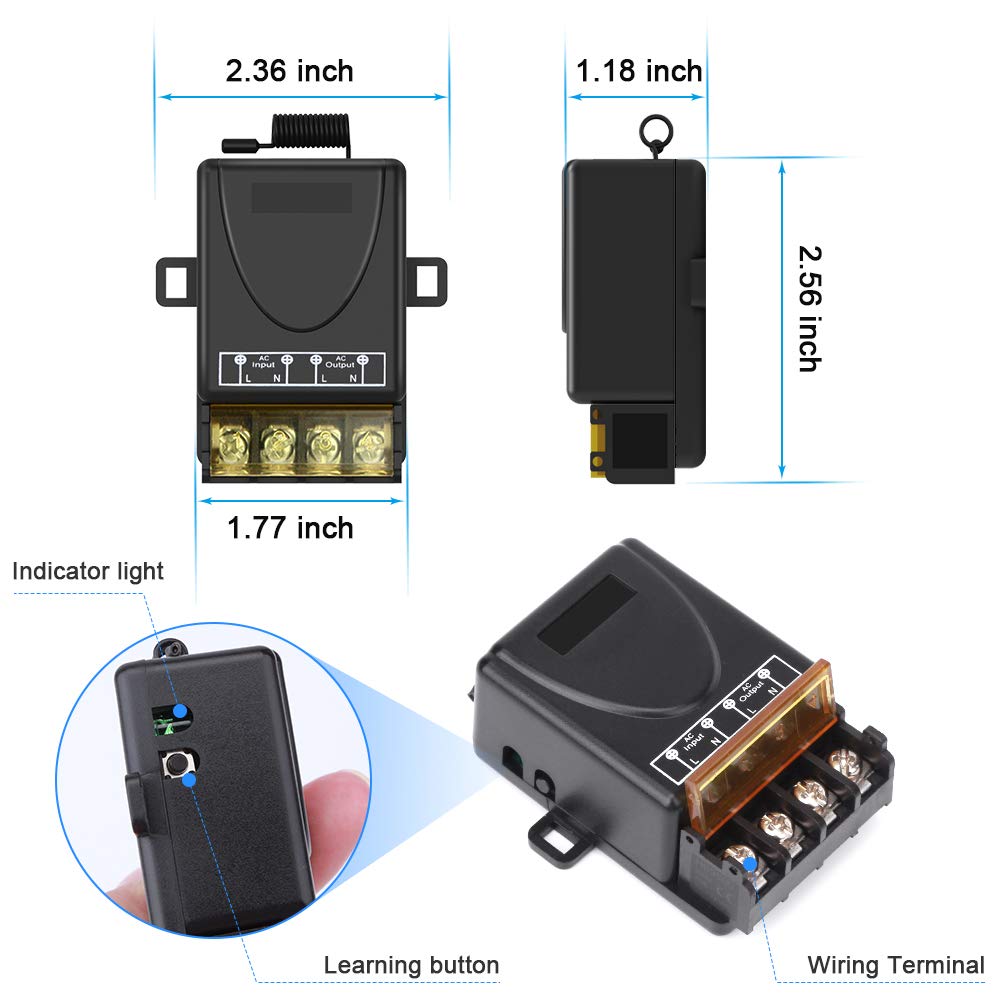

Taille de la boîte: environ 65x45x28mm

Instructions:

1. Jog: La télécommande (se vend séparément) est contrôlée par un bouton. Après avoir appuyé sur le bouton, le relais est fermé et lorsque le bouton est relâché, le relais est déconnecté.

2. Autobloquant: la télécommande est contrôlée par un bouton. Appuyez sur le bouton une fois pour tirer dans le relais, et appuyez à nouveau pour déconnecter.

3. Verrouillage: La télécommande est contrôlée par deux boutons. Appuyez sur le bouton A pour fermer le relais et appuyez sur le bouton B pour déconnecter.

4. Retard: Une fois l’appairage réussi, le relais se déconnecte automatiquement après 5 secondes/10 secondes/15 secondes/20 secondes.

Apprendre à coder:

1. Jog méthode d’apprentissage:

Appuyez une fois sur le bouton d’apprentissage du contrôleur, le voyant clignote rapidement et il est dans l’état d’apprentissage, puis appuyez sur n’importe quel bouton de la télécommande que vous souhaitez apprendre pour envoyer un code. À ce moment, le voyant clignote trois fois et s’éteint, et la correspondance du code est terminée.

2. Méthode d’apprentissage autobloquante:

Appuyez deux fois sur le bouton d’apprentissage du contrôleur, le voyant clignote deux fois rapidement dans l’état d’apprentissage, puis appuyez sur n’importe quel bouton que vous souhaitez apprendre sur la télécommande pour envoyer un code. À ce moment, le voyant clignote trois fois et s’éteint, et la correspondance du code est terminée.

3. méthode d’apprentissage de verrouillage:

Appuyez trois fois sur le bouton d’apprentissage du contrôleur, le voyant clignote trois fois rapidement dans l’état d’apprentissage, à ce moment appuyez sur le bouton de la télécommande A, le voyant clignote trois fois, puis appuyez à nouveau sur le bouton B de la télécommande, le voyant clignote trois fois et s’éteint, Et la correspondance de code est terminée.

4. Méthode d’apprentissage avec un délai de 5 secondes:

Appuyez sur le bouton d’apprentissage du contrôleur quatre fois, le voyant clignote quatre fois, puis appuyez sur la télécommande pour envoyer un code, l’indicateur du récepteur clignote trois fois, puis l’apprentissage est réussi, puis appuyez sur la télécommande pour envoyer le code, le relais se déconnectera automatiquement après 5 secondes de fermeture.

5. Méthode d’apprentissage avec un délai de 10 secondes:

Appuyez sur le bouton d’apprentissage du contrôleur cinq fois, le voyant clignote cinq fois, puis appuyez sur la télécommande pour envoyer le code, l’indicateur du récepteur clignote trois fois, puis l’apprentissage est réussi, puis appuyez sur la télécommande pour envoyer le code, et le relais se déconnectera automatiquement après 10 secondes.

6. Méthode d’apprentissage avec 15 secondes de retard:

Appuyez six fois sur le bouton d’apprentissage du contrôleur, le voyant clignote six fois, puis appuyez sur la télécommande pour envoyer un code, l’indicateur du récepteur clignote trois fois, puis l’apprentissage est réussi, appuyez ensuite sur la télécommande pour envoyer le code, et le relais se déconnectera automatiquement après 15 secondes de fermeture.

7. Méthode d’apprentissage avec un retard de 20 secondes:

Appuyez sept fois sur le bouton d’apprentissage du contrôleur, le voyant clignote sept fois, puis appuyez sur la télécommande pour envoyer le code, l’indicateur du récepteur clignote trois fois, puis l’apprentissage est réussi, puis appuyez sur la télécommande pour envoyer le code, Et le relais s’éteint automatiquement après avoir été fermé pendant 20 secondes.

Données claires:

Appuyez et maintenez le bouton d’apprentissage pendant 8 secondes sans lâcher prise, le voyant clignote une fois jusqu’à ce que l’indicateur du récepteur clignote 6 fois rapidement, l’effacement du code est réussi

L’article comprend:

1 x récepteur sans fil
