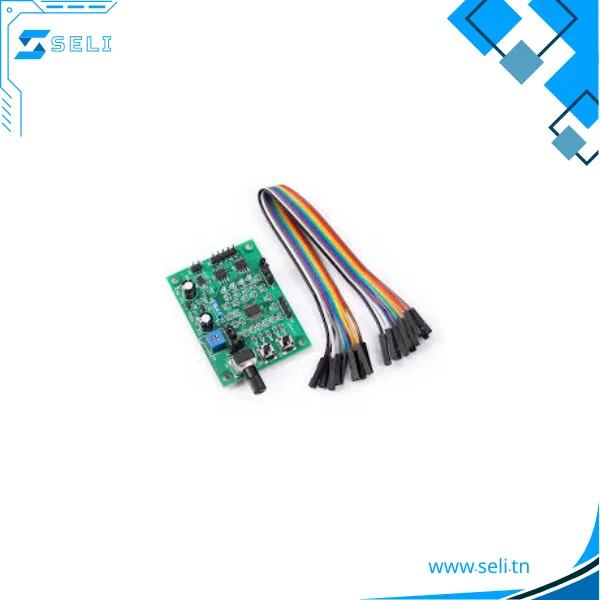

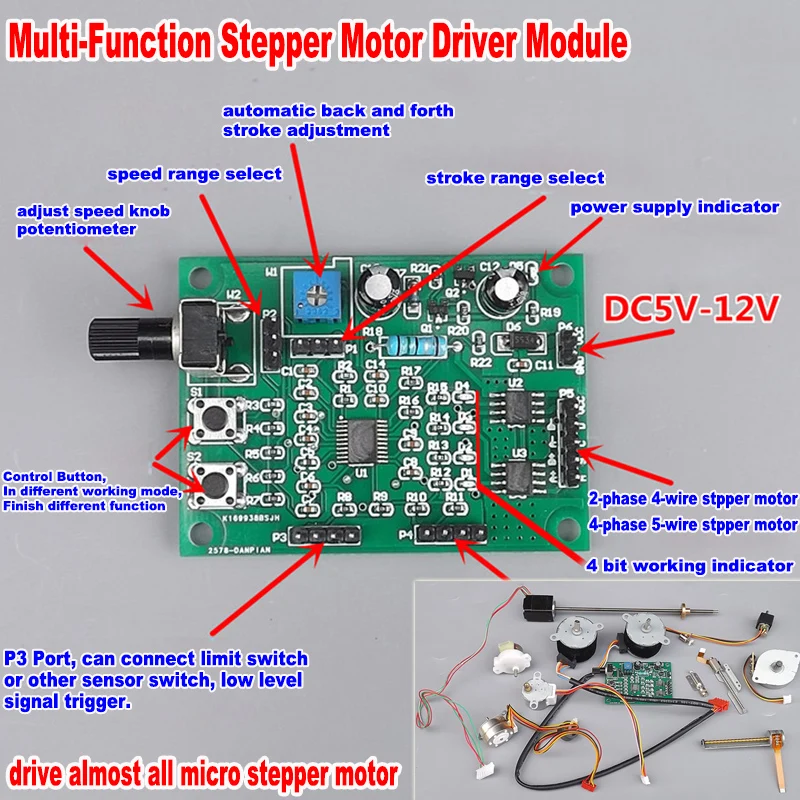

MODULE PILOTE CONTROLEUR MOTEUR PAP MULTIFONCTION

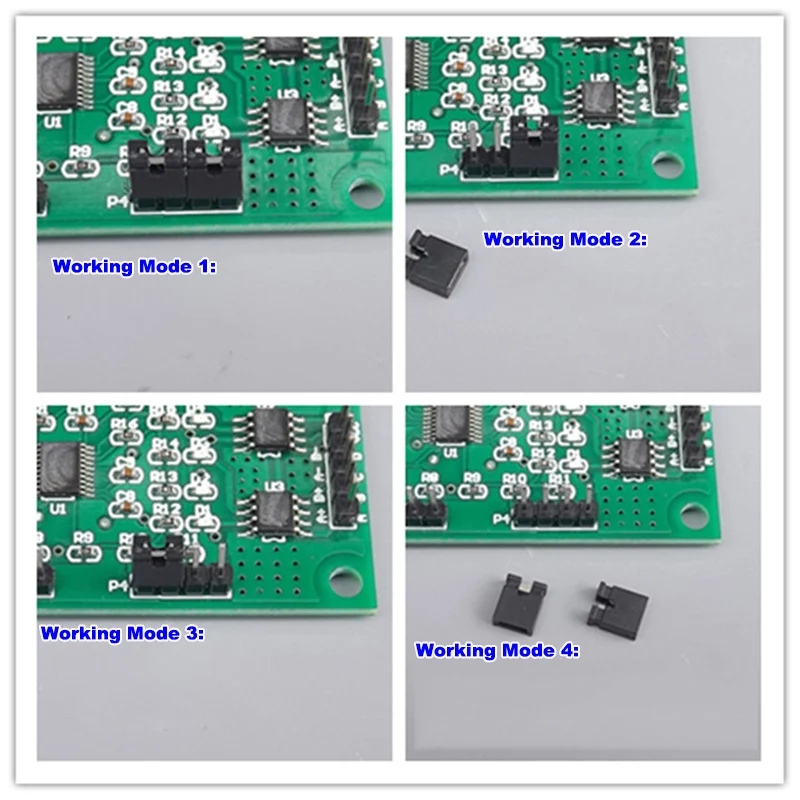

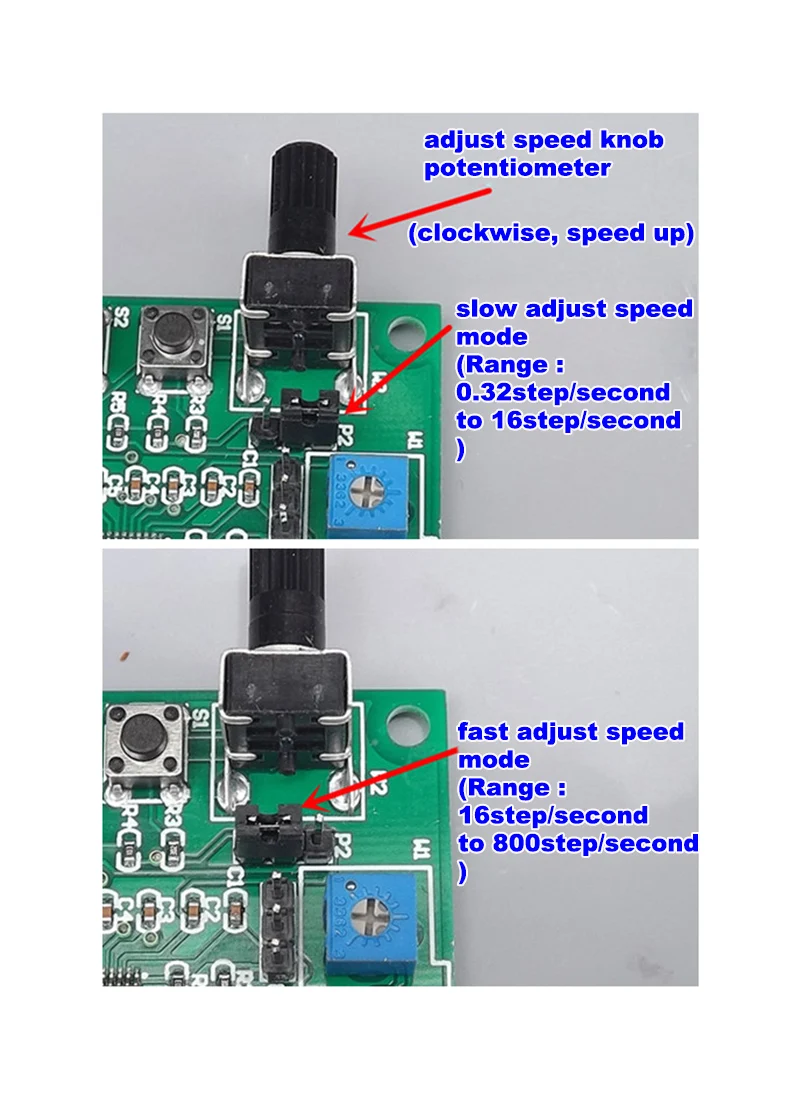

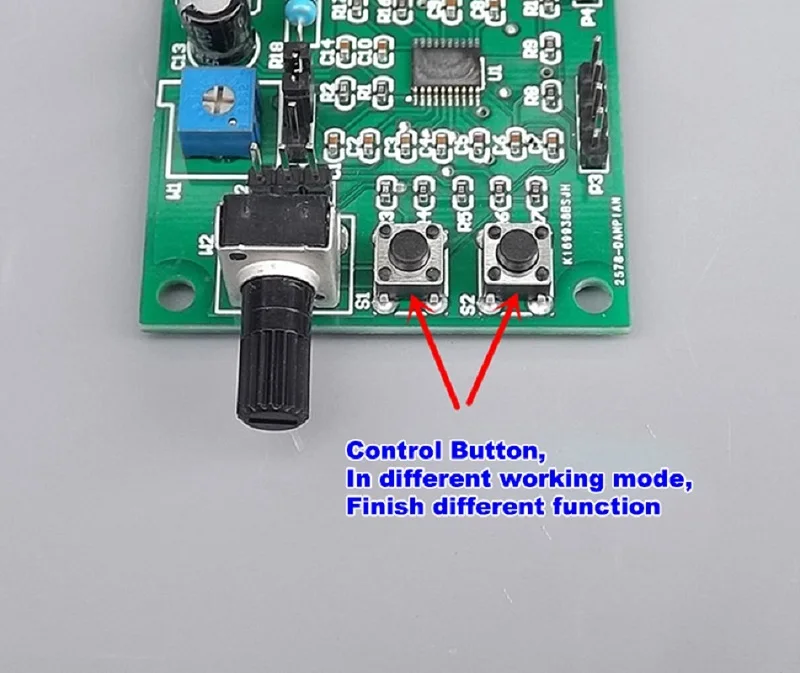

[1] Mode normal 1 : bouton marche/arrêt S1, bouton avant/arrière S2, contrôle de vitesse du potentiomètre W2.Si une inversion de limite est requise, deux interrupteurs de fin de course peuvent être connectés à la broche P3 et l’arbre de mouvement du moteur est monté avec des contacts, de sorte que le moteur s’éprouvera dans la course entre les deux interrupteurs de fin de course.

[2] Mode normal 2 : cliquez sur le bouton S1 pour avancer, S2 vers l’arrière, cliquez à nouveau sur n’importe quel bouton pour arrêter.Régulation de la vitesse du potentiomètre W2.Si l’arrêt de fin de course est requis, deux interrupteurs de fin de course peuvent être connectés à la broche P3, de sorte que le moteur cesse de bouger lorsqu’il touche le fin de course, et que le moteur s’inversera après avoir cliqué sur le bouton opposé.

[3] Mode Jog : S1 appuie sur la rotation vers l’avant, relâche l’arrêt, S2 appuie sur la rotation inverse, relâche l’arrêt et le potentiomètre W2 ajuste la vitesse.Si un arrêt de limite est requis, le fin de course supérieur peut être connecté au P3.

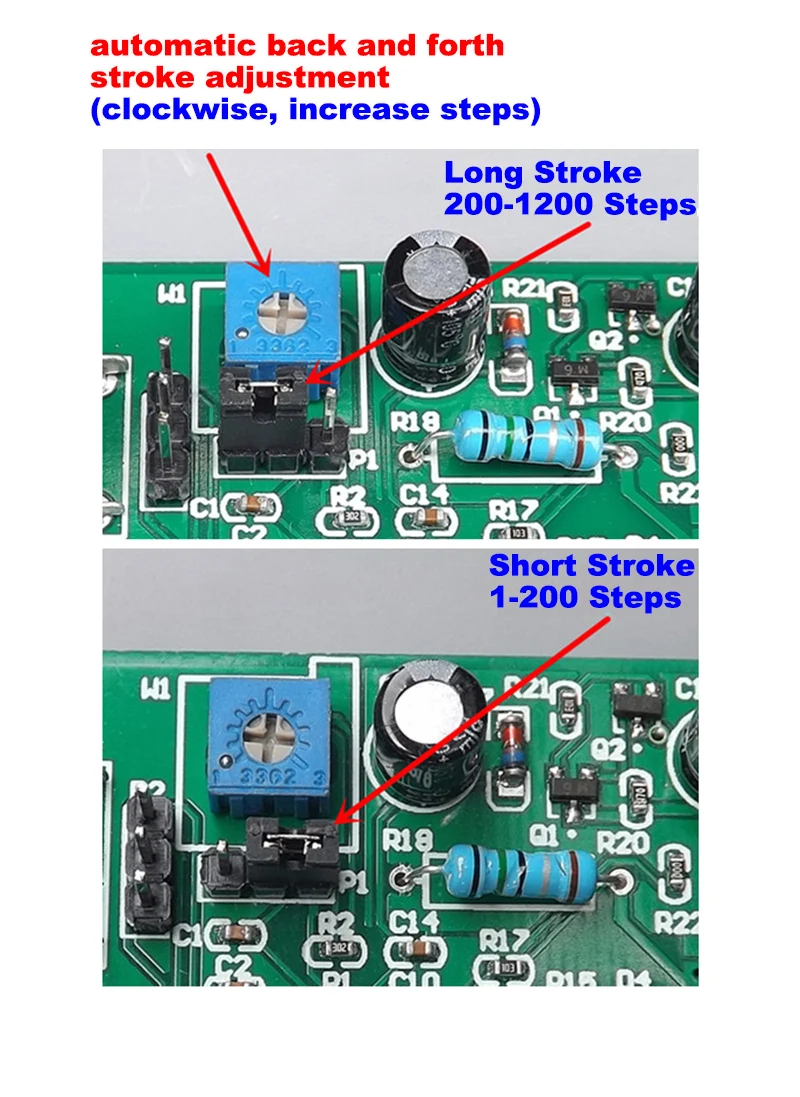

[4] Mode d’aller-retour automatique : S1 démarre et s’arrête, S2 est inversé, vitesse du potentiomètre W2 et potentiomètre W1 ajuste les étapes d’aller-retour automatiques.Après le démarrage, le moteur fonctionne automatiquement d’avant en arrière dans le nombre de étapes ajustées par W1.

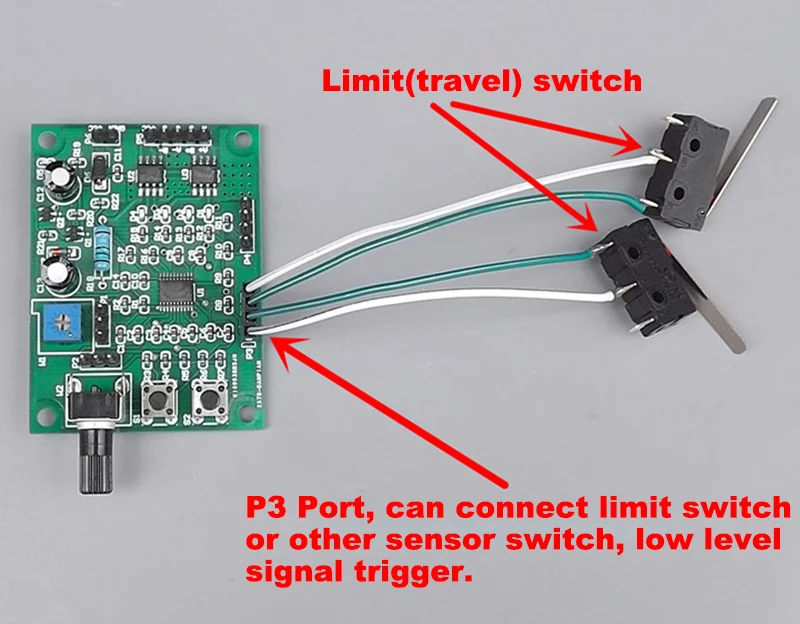

Ajouter une référence de commutateur limitée
