MODULE MULTIPLEXEUR A/N 16 CANAUX CD74HC4067

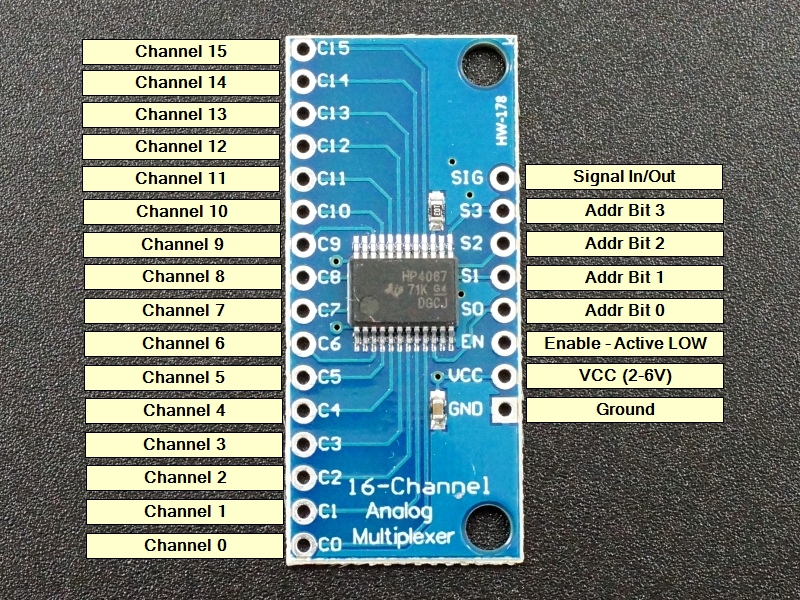

Il s’agit d’une carte opto-isolée pour le multiplexeur / démultiplexeur analogique / numérique 16 canaux CD74HC4067.

Cette puce est comme un commutateur rotatif

(COM dans le schéma, SIG sur la carte) à l’une des 16 broches de canal (CHANxx).

Il fonctionne avec les signaux numériques et analogiques (la tension ne peut pas être supérieure à VCC),

et les connexions fonctionnent dans les deux sens.

Pour le contrôler, connectez 4 sorties numériques aux broches de sélection d’adresse de la puce (S0-S3),

et envoyez-lui l’adresse binaire du canal que vous voulez.

Cela vous permet de connecter jusqu’à 16 capteurs à votre système en utilisant seulement 5 broches!

Puisque le multiplexeur / démultiplexeur fonctionne également avec les signaux numériques,

vous pouvez l’utiliser pour diriger des données série au niveau TTL vers ou à partir de plusieurs périphériques.

Par exemple, vous pouvez l’utiliser pour connecter les broches TX de 16 périphériques à une des broches RX de votre microcontrôleur.

Vous pouvez ensuite sélectionner l’un de ces 16 appareils

Si vous voulez des communications bidirectionnelles, vous pouvez ajouter une deuxième carte pour router

la ligne TX de votre microcontrôleur vers 16 lignes RX

En utilisant plusieurs BOARD, vous pouvez créer des arrangements similaires pour I2C, SPI, etc.

Les commutateurs internes sont bidirectionnels, supportent les tensions entre la terre et VCC,

ont une faible résistance «ON» et une faible LEAKAGE «OFF» et, pour éviter toute CROSSTALK, effectuez une commutation «break-before-make».

La carte a également la broche «enable» de la puce qui, lorsqu’elle est hight,

déconnectera complètement la broche commune (tous les commutateurs sont «off»).

Caractéristiques:

Fonctionnement 1.2V à 6V

2. Résistance “On”: 70 Ohms @ 4.5V

3.6ns break-before-make @ 4.5V

Plage de température de fonctionnement

4.Wide: -55 ° C à 125 ° C
