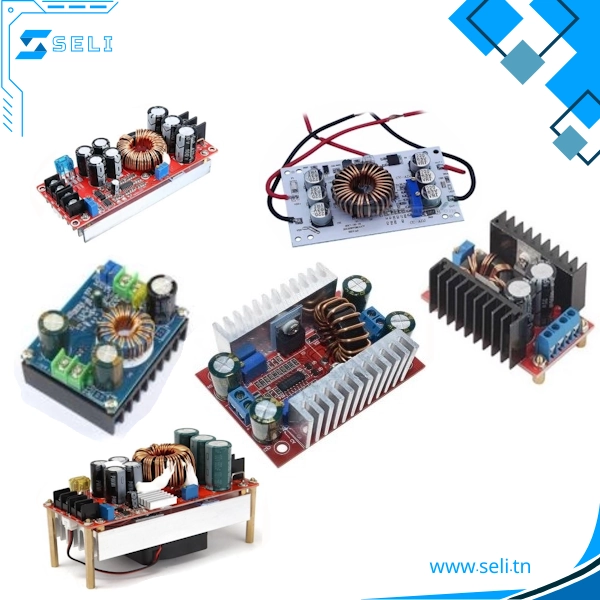

MOD1007-150B
Nom du module : Module boost 150 W ;
Type de module : Module boost non isolé (BOOST) ;
Tension d’entrée : Deux plages de tension d’entrée sont disponibles (sélectionnables par cavaliers au dos du circuit imprimé)
: 1. Entrée 8-16 V (pour batteries lithium-ion triple série et batteries 12 V) ;
2. Entrée 10-32 V (pour applications à large plage de tension d’entrée) ;
Courant d’entrée : 16 A (MAX) ; au-delà de 8 A, renforcer la dissipation thermique ;
Courant de fonctionnement statique : 15 mA (lorsque la tension de sortie passe de 12 V à 20 V, le courant statique augmente avec la tension de sortie) ;
Tension de sortie : Réglable en continu de 9 à 46 V
; Courant de sortie : 8 A MAX ; au-delà de 4 A, renforcer la dissipation thermique (le courant de sortie est faible en fonction de la différence de tension entre l’entrée et la sortie) ;
Puissance de sortie : 90 W (dissipation thermique naturelle), 150 W (dissipation thermique renforcée) ;
Température de fonctionnement : -40 °C à +85 °C (renforcer la dissipation thermique en fonction de la température ambiante) (Température trop élevée)
Fréquence de fonctionnement : 150 kHz
Rendement de conversion : 95 % supérieur (le rendement dépend de la tension d’entrée et de sortie, du courant et de la tension différentielle)
Protection contre les courts-circuits : oui (fusible d’entrée 15 A)
Protection contre l’inversion de polarité : non (si nécessaire, insérer une diode en série avec l’entrée)
Installation : 4 vis de 3 mm
Câblage : Sortie libre de soudure, boîtier équipé d’une sortie de soudure. (V-IN : entrée, V-OUT : sortie)

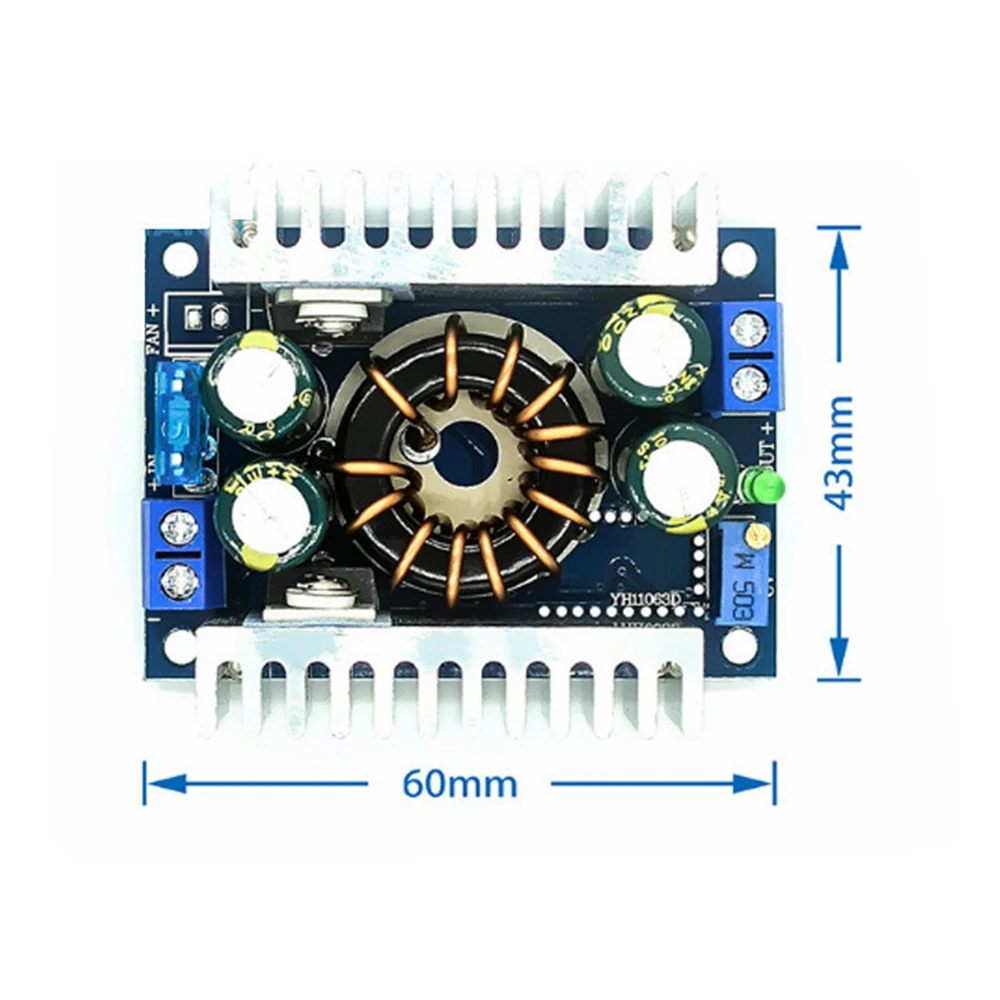

Dimensions du module : longueur 60 mm, largeur 50 mm, hauteur 20 mm
Description du produit : Ultra-compact, radiateur en aluminium renforcé ultra-dense pour une température de fonctionnement plus basse et plus stable. Deux condensateurs d’entrée 470 µF/35 V, deux condensateurs de sortie 330 µF/50 V, sortie 60 V : 220 µF/63 V. Alimentation à découpage haute fréquence dédiée, faible résistance pour une ondulation de sortie réduite. Voyant LED intégré pour un fonctionnement plus intuitif. La conception, optimisée pour une utilisation maximale des matériaux, répond à vos exigences. La conception creuse unique du circuit imprimé minimise l’instabilité de fonctionnement due aux variations de température des composants essentiels. La carte comporte 4 trous de vis M3 pour une installation simplifiée.
Applications :
1. Création d’une alimentation régulée (entrée 12 V, sortie réglable de 12 à 46 V).
2. Alimentation pour vos équipements électroniques (tension de sortie ajustable selon votre système).
3. Utilisation comme alimentation pour véhicule, ordinateur portable, PDA ou autres appareils numériques. Elle peut être équipée d’un boîtier en alliage d’aluminium épais à finition oxydée mate de haute qualité, compatible avec les alimentations de véhicule ou les convertisseurs standard du marché.
2. MOD1007-150R
Dimensions du module : Longueur 65 mm x Hauteur 23 mm x (largeur 56,5 mm, ailettes comprises) piliers d’envoi
Paramètres du module
Propriétés du module : module élévateur non isolé (BOOST)
Tension d’entrée : 10-32 V
Tension de sortie : (1) réglable en continu (12-35V)
(2) sortie fixe (choix arbitraire entre 12 et 35 V), veuillez le préciser au vendeur lors de l’achat.
Courant de sortie : 10 A (MAX)
Courant d’entrée : 16 A (MAX) (au-delà de 10 A, veuillez améliorer la dissipation thermique)
Puissance de sortie : refroidissement naturel 100 W (MAX), refroidissement renforcé 150 W (MAX) consommation réelle. Lors du choix d’utiliser le ventilateur pour des raisons pratiques, assurez-vous que la température du dissipateur thermique ne dépasse pas 80 degrés.
Facile à piloter, 65 W et 90 W, y compris un ordinateur portable double cœur.
La température du module d’un ordinateur portable alimenté par une batterie 12 V (19 V, 3,42 A) est d’environ 45 degrés.
Rendement de conversion : 94 % (entrée 16 V, sortie 19 V, 2,5 A lors des mesures) (à titre indicatif uniquement)
Ondulation de sortie : 2 % (MAX) ; bande passante de 20 Mbits/s
Température de fonctionnement : Qualité industrielle (-40 ° à + 80 °) (si la température ambiante dépasse 40 degrés, réduire la consommation d’énergie ou ajouter un ventilateur)
Élévation de température à pleine charge : 45 °
Courant à vide : typiquement 25 mA
Régulation de charge : ± 0,5 %
Régulation de tension : ± 0,5 %
Temps de réponse dynamique : 5 % 200 µs
Protection contre les courts-circuits : Aucune (Veuillez indiquer l’installation des fusibles ou de la protection du circuit)
Protection contre l’inversion de polarité en entrée : aucune, l’acheteur peut insérer une diode en série.
Connexion : borne sans soudure
3. MOD1007-250W
Module de courant constant boost 250W
Propriétés du module : module élévateur non isolé (BOOST)
Tension d’entrée : CC 8,5 V – 48 V
Courant d’entrée : 10 A (MAX). Si le courant dépasse 8 A, veuillez améliorer la dissipation thermique.
Courant de repos : 10 mA (12 V à 20 V, la tension de sortie étant la plus élevée)
(le courant augmentera, trop silencieux)
Tension de sortie : réglable en continu de 10 à 50 V
Plage de courant constant : 0,2-8 A
Température : -40 à + 85 degrés (la température ambiante est trop élevée, veuillez améliorer la dissipation de la chaleur)
Fréquence de fonctionnement : 150 kHz
Rendement de conversion : jusqu’à 96 %
Protection contre les surintensités : Il y a
Protection contre l’inversion de polarité en entrée : Oui,
Installation : 4 trous de vis de 3 mm
Méthode de connexion : Sortie de connexion
Dimensions du module : Longueur 70 mm, largeur 36 mm, hauteur 13 mm
Module unique : 50 g
Applications :
1. Fabriquez vous-même une alimentation électrique, l’entrée peut être de 12 V et la sortie peut être réglable de 12 à 50 V.
2, l’alimentation électrique de votre appareil électronique, selon votre
Le système permet de régler la valeur de la tension de sortie.
3. Peut servir d’alimentation pour votre ordinateur portable, votre PDA ou divers appareils numériques.
approvisionnement en produits.
4. Fabriquez vous-même une alimentation pour ordinateur portable : 12 V couplée à une batterie haute capacité
Batterie au lithium, pour emporter partout avec vous la lumière et les livres.
5, régulateur de panneau solaire.
6, à la batterie, batteries au lithium rechargeables.
7, pilotage de lampes LED haute puissance.
Emballage inclus:
1 x Convertisseur DC-DC élévateur de courant constant pour alimentation mobile 250 W 10 A avec pilote de LED
4. MOD1007-400R
Nom du module : module de courant constant boost 400 W
Nature du module : module booster non isolé (BOOST)
Tension d’entrée : CC 8,5 V – 50 V
Courant d’entrée : 15 A (MAX). Si le courant dépasse 8 A ou si la température du module dépasse 65 °C, veuillez renforcer la dissipation thermique.
Courant de fonctionnement statique : environ 10 mA (mesuré lorsque la tension de 12 V passe à 20 V ; plus la tension de sortie est élevée, plus le courant statique augmente).
Tension de sortie : 10-60 V réglable en continu (convient aux applications où la tension d’entrée est inférieure à la tension de sortie et ne peut être réduite).
Courant de sortie : 12 A MAX. Si le courant dépasse 7 A ou si la température du module dépasse 65 °C, veuillez renforcer la dissipation thermique (lié à la pression différentielle entre l’entrée et la sortie ; plus la pression différentielle est grande, plus le courant de sortie est faible).
Plage de courant constant : 0,2-12 A
Puissance de sortie maximale : = tension d’entrée * 10 A, par exemple : entrée 12 V * 5 A = 60 W, entrée 24 V * 5 A = 120 W.
Entrée 36 V * 5 A = 180 W, entrée 48 V * 5 A = 240 W,
Fréquence de fonctionnement : 150 kHz
Rendement de conversion : jusqu’à 96 % (le rendement est lié à la tension d’entrée et de sortie, au courant et à la différence de tension)
Protection contre les surintensités : Oui (si le courant d’entrée dépasse 15 A, la tension de sortie sera automatiquement réduite, avec une certaine marge d’erreur).
Protection contre l’inversion de polarité en entrée : aucune (veuillez insérer une diode en série si nécessaire).
Méthode d’installation : 4 trous de vis de 2,5 mm
Mode de câblage : borne de câblage
Protection anti-retour en sortie : aucune ; si l’appareil est utilisé pour la charge ou si la charge possède sa propre alimentation, un tube bipolaire doit être ajouté.

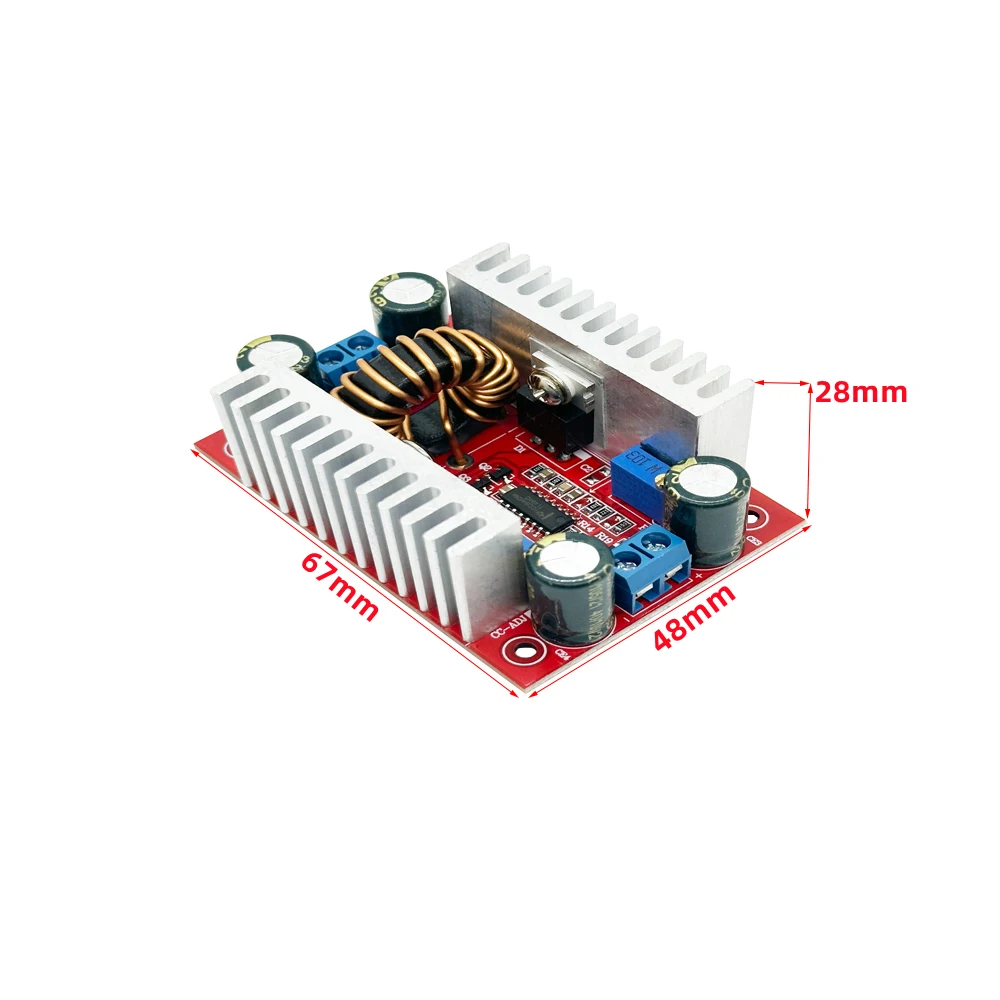

Dimensions du module : longueur 67 mm, largeur 48 mm, hauteur 28 mm
Méthode de régulation de la tension/du courant de sortie :
1. Réglez le potentiomètre de tension de sortie (en tournant dans le sens antihoraire pour augmenter la tension et dans le sens horaire pour la diminuer) afin d’obtenir la tension de sortie souhaitée en fonction de votre charge. Par exemple, pour alimenter une guirlande de 10 LED, réglez la tension à 37 V. (Augmentez la tension en tournant dans le sens antihoraire et diminuez-la en tournant dans le sens horaire.)
2. Tournez le potentiomètre de courant de sortie dans le sens horaire d’environ 30 tours, réglez le courant de sortie au minimum, connectez la LED et ajustez le potentiomètre de courant jusqu’à obtenir le courant souhaité. Pour charger une batterie, une fois celle-ci déchargée, connectez-la à la sortie et ajustez le courant. (Pour la charge, le réglage doit être effectué avec une batterie déchargée, car plus la batterie est chargée, plus le courant de charge est faible.)
Veuillez ne pas modifier le courant par court-circuit. La structure du circuit du module d’amplification ne peut être modifiée par court-circuit.
Champ d’application :
1. Ce modèle DIY est une alimentation régulée. La tension d’entrée est de 12 V et la tension de sortie est réglable de 12 à 50 V.
2. Pour alimenter votre équipement électronique, vous pouvez régler la valeur de sortie en fonction de la tension de votre système.
3. En tant qu’alimentation embarquée, elle peut alimenter votre ordinateur portable, votre PDA ou divers produits numériques.
4. DIY est une alimentation mobile haute puissance pour ordinateur portable : équipée d’une batterie au lithium de grande capacité de 12 V, votre ordinateur portable peut s’allumer où que vous alliez.
5. Stabilisation de la tension des panneaux solaires.
6. Charger la batterie, batterie au lithium, etc.
7. Alimenter une lampe LED haute puissance.

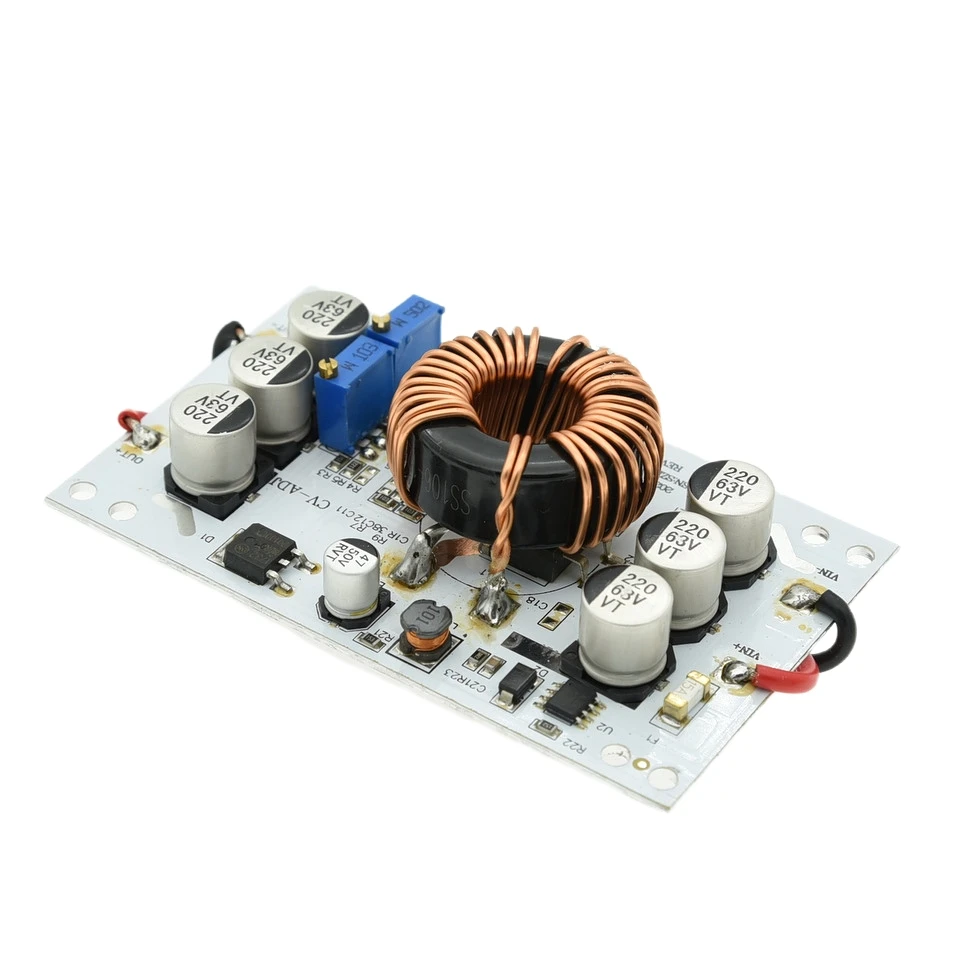

5. MOD1007-600W
Paramètres du produit
Nom du module : Module de suralimentation à courant constant 600 W
Nature du module : module de suralimentation non isolé (BOOST)
Tension d’entrée : CC 10 V – 60 V
Courant d’entrée : 10 (MAX)
Courant de fonctionnement statique : 10 mA (12 V à 20 V, tension de sortie, le courant Gao Jingtai augmentera)
Tension de sortie : réglable de 12 à 60 V (la tension de sortie par défaut est de 19 V à l’expédition).
Courant de sortie : 10 A MAX. Au-delà de 6 A, veuillez augmenter la température (lié à l’entrée, la sortie, la pression différentielle ; plus le courant de sortie est élevé, plus il est faible).
Plage de courant constant : 0,2 à 10 A
la puissance de sortie : = tension d’entrée * 10 A, par exemple : entrée 12 V * = 120 W, entrée 24 V * 10 A = 240 W, entrée 36 V * = 1360 W, entrée 60 V * 10 A = 600 W,
Température : -40 à +85 degrés (lorsque la température ambiante est trop élevée, veuillez renforcer le refroidissement)
Fréquence de fonctionnement : 150 kHz
Rendement de conversion : 92 % 96 % (rendement et tension d’entrée/sortie, courant, différence de pression)
Protection contre l’inversion de polarité en entrée : non (notez que cela ne correspond pas à la polarité positive ou négative)
« Installation » : quatre trous de vis de 3 mm
Mode de connexion : sortie câblée
Dimensions du module : 85 mm de large, 52 mm de haut, 21 mm de long
module simple : 80 grammes
A, la régulation de la tension de sortie :
1. Ajustez le potentiomètre CV-ADJ en fonction de votre batterie ou de votre LED ; vous devez régler la tension de sortie. Augmentez la tension en tournant dans le sens horaire ou antihoraire.
A, régulation du courant de sortie :
2. Tournez le potentiomètre CC-ADJ dans le sens horaire sur environ 20 tours pour régler le courant de sortie à un niveau faible. Connectez la LED et réglez le potentiomètre CC-ADJ sur le courant souhaité. Pour une utilisation avec des batteries, branchez la batterie et réglez le potentiomètre CC-ADJ sur le courant souhaité. (Cette fonction est autorisée pour la recharge de la batterie, car plus la batterie est chargée, plus le courant de charge est faible.)
Veuillez ne pas utiliser de courant de court-circuit ; la structure du circuit du module booster ne permet pas l’utilisation de ce type de court-circuit.
Mode d’emploi :

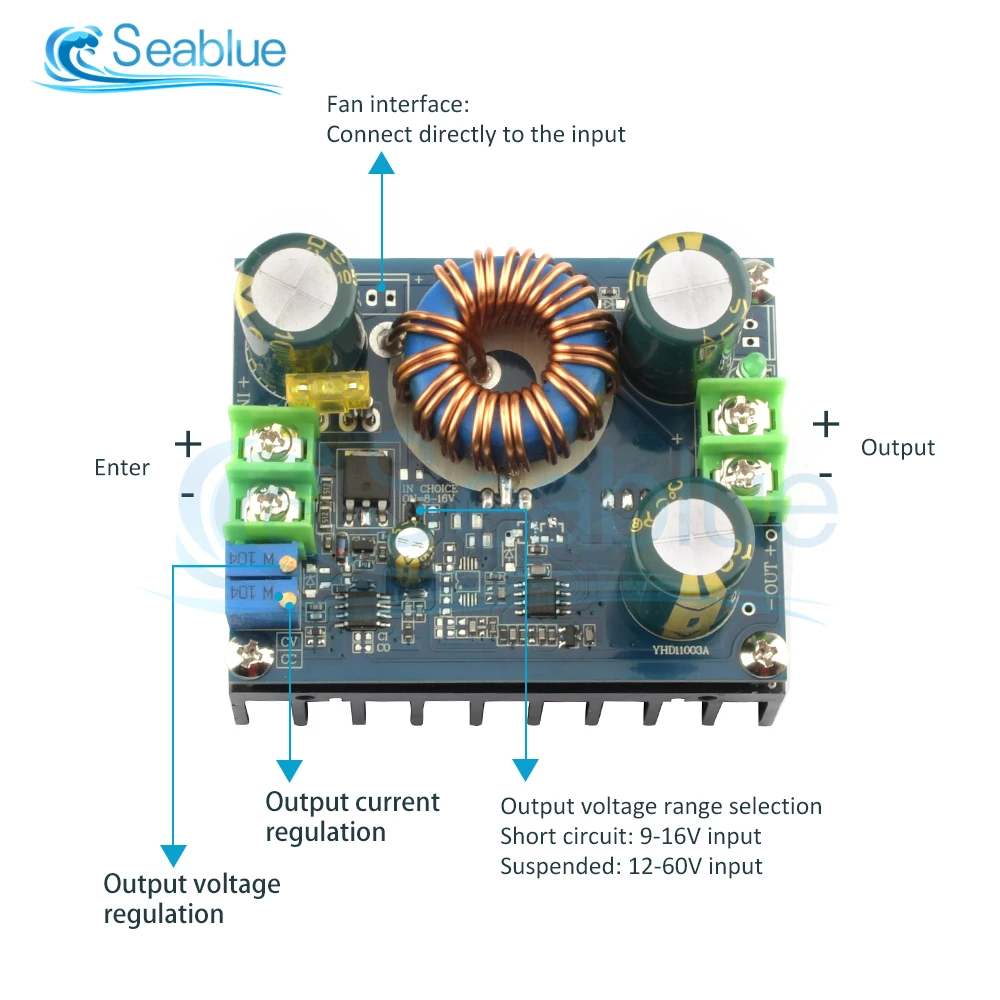

1, VIN + pour l’entrée d’alimentation positive, entrée négative VIN – pour l’alimentation,
2, OUT + pour la puissance de sortie de l’anode, OUT – pour la puissance de sortie de l’anode,
3, la plage de tension constante réglable : DC12-60 v (grand vers le bas dans le sens horaire et antihoraire).
4, plage de courant constant réglable : 0,2 A – 10 A (dans le sens horaire et antihoraire).
5. Lorsque le courant d’entrée dépasse 6 A, il est nécessaire de renforcer le chauffage (substrat en aluminium sur les parties métalliques plates).
7, la tension d’entrée ne doit pas être inférieure à 10 V, ni supérieure à 60 V,
8. Le courant d’entrée ne doit pas dépasser 10 A, ni la puissance 600 W.
9. Lors de l’utilisation, il faut s’assurer que la tension d’entrée est inférieure à la tension de sortie basse, supérieure à 2 V.
Avant 10, jusqu’à la charge, veuillez ajuster la tension et le courant nécessaires pendant la charge à vide (une tension de charge à courant constant de temps et d’espace doit être augmentée de 3 à 5 V).
11. En cas d’utilisation d’une alimentation à découpage ou d’une autre alimentation secondaire, veuillez vous assurer que la puissance de cette alimentation est plus du double de celle du module d’alimentation.
Note:
1. L’entrée et la sortie ne peuvent pas se rencontrer.
2. La tension d’entrée doit être d’au moins 10 V. Une tension d’entrée trop faible endommagera l’alimentation.
(Lors de l’utilisation de la batterie, il convient de veiller à éviter sa décharge.)
2. La tension et le courant d’entrée et de sortie ne doivent pas dépasser les valeurs indiquées afin de ne pas endommager l’alimentation.
3. En cas de charge de travail prolongée, il convient de veiller à la ventilation et au refroidissement afin de prolonger la durée de vie de l’alimentation électrique.
4. Faites attention à la poussière et à l’humidité.
Champ d’application :
1. Fabriquez vous-même une alimentation régulée, entrée 12 V, sortie réglable de 12 à 50 V.
2. Pour l’alimentation de votre équipement électronique, vous pouvez utiliser la valeur de réglage de la tension de sortie de votre système.
3, comme alimentation pour votre ordinateur portable, votre PDA ou pour alimenter toutes sortes de produits numériques.
4. Fabriquez vous-même une batterie externe haute puissance pour ordinateur portable : grâce à la grande capacité de la batterie lithium-ion 12 V, vous pouvez alimenter votre ordinateur portable de manière optimale.
5. Les panneaux solaires sont réglementés.
6. Batteries rechargeables, batteries au lithium, etc.
7, alimentation de lampes LED haute puissance
6. MOD1007-600B
1 : Convertisseur de puissance haute puissance 600 W à courant constant
2 : Protection contre les surintensités : Oui (Si le courant d’entrée dépasse 17 A, la tension de sortie sera automatiquement réduite, avec une certaine marge d’erreur.)
3 : Protection contre les courts-circuits : Oui (fusible d’entrée 20A) double protection contre les courts-circuits, utilisation plus sûre.
4 : Irrigation anti-retour en sortie : oui, pas besoin d’ajouter de diode anti-retour lors de la charge.
5 : Facile à installer et à utiliser
Module d’amplification 600 W, large plage de tension d’entrée 12-60 V, large plage de tension de sortie réglable 12-80 V, différence de tension d’entrée et de sortie ultra-faible.
Paramètres du module :
Nom du module : module de courant constant boost 600 W
Nature du module : module de suralimentation non isolé (BOOST)
Tension d’entrée : Deux plages de tension d’entrée sont disponibles en option (sélectionnées par des cavaliers sur la carte).
1. Entrée 8-16 V (pour applications avec batterie lithium triple série et batterie 12 V). Dans cet état, veuillez ne pas survolter l’entrée.
Sinon, le module va griller !
2. Plage de tension d’entrée par défaut de 12 à 60 V (pour les applications à large plage de tension d’entrée)
Courant d’entrée : 16 A (MAX). Au-delà de 10 A, veuillez renforcer la dissipation thermique.
Courant de fonctionnement statique : 15 mA (lorsque la tension de 12 V passe à 20 V, plus la tension de sortie est élevée, plus le courant statique augmente).
Tension de sortie : réglable en continu de 12 à 80 V (la sortie par défaut est de 19 V ; si vous avez besoin d’une autre tension, veuillez le préciser au vendeur).
Sortie fixe 12-80V (pour les clients en gros)
Courant de sortie : 12 A MAX. Si le courant dépasse 10 A, veuillez renforcer la dissipation thermique (cela dépend de la différence de pression entre l’entrée et la sortie ; plus la différence de pression est grande, plus le courant de sortie est faible).
Plage de courant constant : 0,1-12 A
Puissance de sortie : = tension d’entrée * 10 A, par exemple : entrée 12 V * 10 A = 120 W, entrée 24 V * 10 A = 240 W,
Puissance d’entrée : 36 V × 10 A = 360 W, 48 V × 10 A = 480 W, 60 V × 10 A = 600 W
Si une puissance supérieure est requise, deux modules peuvent être utilisés en parallèle. Par exemple, pour une sortie de 15 A, deux modules peuvent être utilisés en parallèle.
Réglez le courant de chaque module à 8 A.
Température de fonctionnement : -40 à +85 degrés (veuillez renforcer la dissipation de chaleur lorsque la température ambiante est trop élevée)
Fréquence de fonctionnement : 150 kHz
Rendement de conversion : jusqu’à 95 % (le rendement dépend de la tension d’entrée, de la tension de sortie, du courant et de la différence de potentiel).
Protection contre les surintensités : Oui (Si le courant d’entrée dépasse 17 A, la tension de sortie sera automatiquement réduite, avec une certaine marge d’erreur.)
Protection contre les courts-circuits : Oui (fusible d’entrée 20 A) double protection contre les courts-circuits, utilisation plus sûre.
Protection contre l’inversion de polarité en entrée : non (si nécessaire, veuillez connecter une diode en série avec l’entrée).
Irrigation anti-retour en sortie : Oui, il n’est pas nécessaire d’ajouter une diode anti-retour lors de la charge.
Méthode d’installation : 2 vis de 3 mm
Méthode de câblage : bornes sans sortie de soudage
Dimensions du module : longueur 76 mm, largeur 60 mm, hauteur 56 mm
Poids unitaire du module : 210 grammes
Domaine d’application :
1. Fabriquez vous-même une alimentation régulée, l’entrée est de 12 V et la sortie peut être réglée de 12 à 80 V.
2. Alimentation pour votre équipement électronique ; vous pouvez régler la valeur de sortie en fonction de la tension de votre système.
3. En tant qu’alimentation pour voiture, alimentation pour votre ordinateur portable, PDA ou divers produits numériques.
4. Fabriquez vous-même une alimentation portable haute puissance pour ordinateur portable : équipée d’une batterie lithium 12 V de grande capacité, elle vous permettra d’utiliser votre ordinateur portable où que vous soyez.
5. Stabilisation de la tension des panneaux solaires.
6. Charger les batteries, les batteries au lithium, etc.
7. Alimenter des lampes LED haute puissance.
Instructions:
1. Sélection de la plage de tension d’entrée : La plage d’entrée par défaut est de 12 à 60 V. Si vous utilisez une batterie de 12 V ou trois ou quatre batteries au lithium en série, vous pouvez court-circuiter le cavalier indiqué ci-dessus à l’aide d’un capuchon de pontage pour sélectionner une tension d’entrée de 9 à 16 V.
Deuxièmement, la méthode de réglage du courant de sortie :
1. Réglez le potentiomètre CV et ajustez la tension de sortie à la valeur souhaitée en fonction de votre batterie ou de vos LED. Par exemple, pour alimenter 10 LED, réglez la tension à 37 V, et pour alimenter quatre batteries, réglez-la à 55 V.
2. Tournez le potentiomètre CC dans le sens antihoraire d’environ 30 tours, réglez le courant de sortie au minimum, connectez la LED, puis ajustez le potentiomètre CC au courant souhaité. Pour la charge de la batterie, une fois celle-ci complètement déchargée, connectez-la à la sortie et ajustez le potentiomètre CC au courant souhaité. (Plus le courant de charge est élevé, plus le courant de charge sera faible.) Veuillez ne pas effectuer de réglage du courant en court-circuit, car la structure du circuit du module booster ne peut pas être modifiée de cette manière.
liste
1*Module Boost
7. MOD1007-1200
MOD1007-1500
| Puissance | 150W BLEU, 150W ROUGE, 250W, 400W, 600W, 600W-B, 1200W, 1500W |
|---|
Based on 0 reviews
Only logged in customers who have purchased this product may leave a review.
There are no reviews yet.
