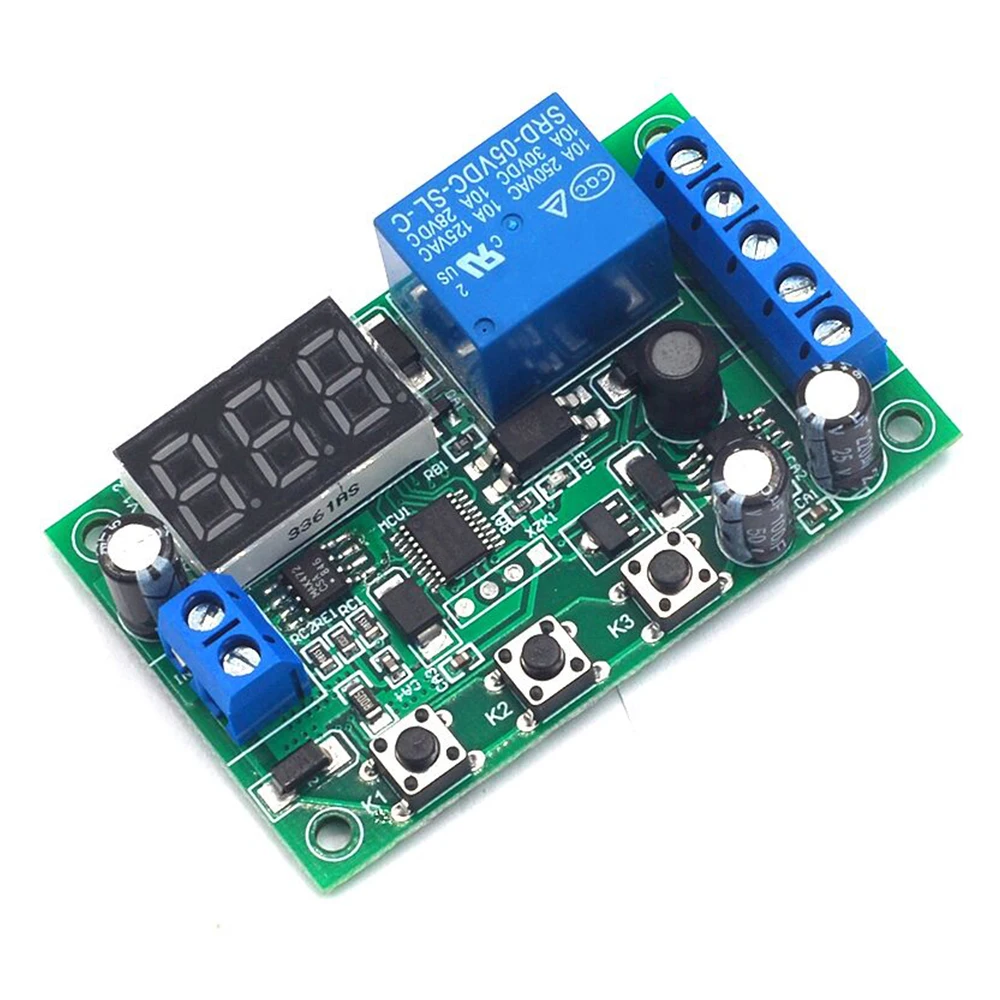

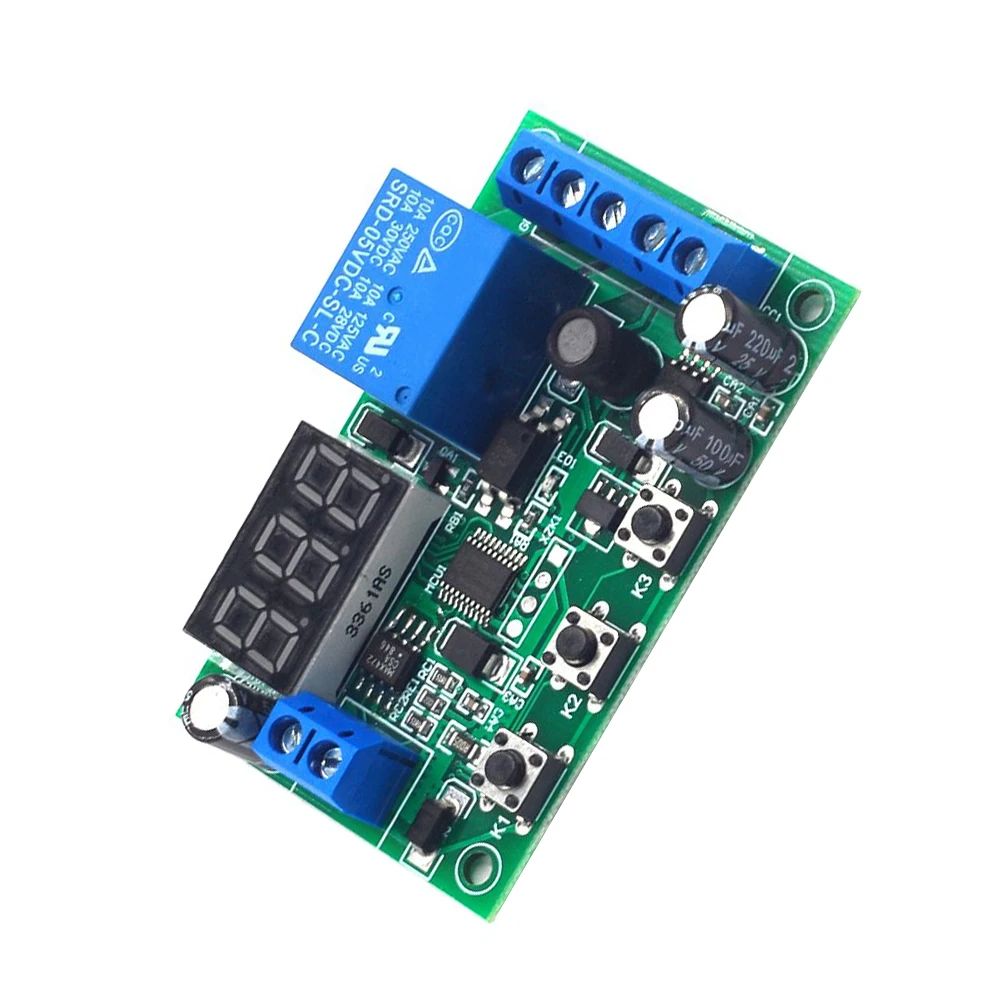

MODULE DETECTION DE COURANT ET LIMITE DE COURANT YY-2 0-10A 5-24VDC SENSIBILITE 10MA AVEC BOITIER DE PROTECTION

SKU: MOD1062

Disponibilité: ✅ Produit disponible !


Module de relais de détection de courant cc, affichage numérique, interrupteur d’alarme de surintensité, contrôleur, protection de décrochage du moteur 12V

85,000 DT

Module de relais de Protection contre les surintensités 10A, carte de détection de courant, carte de commande de sortie de relais 12V

Description du produit :

1.En utilisant des matériaux de haute qualité, la qualité est garantie

2.Détectez que le courant est trop important ou trop faible, contrôlez l’interrupteur du relais pour contrôler l’allumage et l’extinction du circuit, ou donnez un signal

3.Apparence exquise

4.Bonnes performances et longue durée de vie

5.Fonctionnement simple et large gamme d’applications

Paramètre :

Plage de détection : courant CC entre 0 et 10 A.

Précision de détection : 0,01 A (10 mA)

Avec la fonction d’étalonnage des erreurs, l’écran peut être éteint pendant une longue période, réduisant ainsi la consommation d’énergie

Courant de veille : environ 20 mA

Sortie relais : peut contrôler la marche-arrêt de la ligne DC dans les 5 A

Description de la fonction :

P-11 : Lorsque le courant mesuré est supérieur à I1, le relais s’enclenche ; lorsque le courant mesuré est à nouveau inférieur à I1, le relais est déconnecté

P-12 : Lorsque le courant mesuré est supérieur à I1, le relais s’enclenche ; il continue de toujours tiré jusqu’à ce que l’alimentation électrique du circuit imprimé soit coupée

P-21 : Lorsque le courant mesuré est supérieur à I2, le relais s’enclenche ; lorsque le courant mesuré est inférieur à I1, le relais est déconnecté

P-22 : Lorsque le courant mesuré est supérieur à I2, le relais s’enclenche ; il continue de toujours tiré jusqu’à ce que l’alimentation électrique du circuit imprimé soit coupée

P-31 : Lorsque le courant mesuré est inférieur à I1, le relais est fermé ; lorsque le courant est supérieur à I2, le relais est déconnecté

P-32 : Lorsque le courant mesuré est inférieur à I1, le relais s’enclenche ; il continue toujours de tirer jusqu’à ce que l’alimentation du circuit imprimé soit coupée

P-41 : Lorsque le courant mesuré se situe entre I1 et I2, le relais est tiré et le relais est déconnecté dans d’autres cas ;

P-42 : Lorsque le courant mesuré se situe entre I1 et I2, le relais s’enclenche ; il continue toujours de tirer jusqu’à ce que l’alimentation électrique du circuit imprimé soit coupée

P-51 : Lorsque le courant mesuré est inférieur à I1 ou supérieur à I2, le relais est tiré et le relais est déconnecté dans d’autres cas ;

P-52 : Lorsque le courant mesuré est inférieur à I1 ou supérieur à I2, le relais s’enclenche ; il reste toujours fermé jusqu’à ce que l’alimentation du circuit imprimé soit coupée

Instructions d’installation :

Mise sous tension pour afficher le courant mesuré ; (si la borne de courant mesurée flotte, l’affichage numérique est un phénomène normal)

Il faut plus d’une seconde pour appuyer sur K1 pour la première fois afin d’éviter un faux déclenchement.L’écran affiche : P 11 : mode de réglage K2, fonction de réglage K3.

Appuyez une deuxième fois sur K1, l’écran clignote et affiche : 0,05 signifie que la valeur du seuil I1 est de 0,05 A ; K2 définit I1 plus, K3 définit I1 moins

Appuyez sur K1 pour la troisième fois, l’écran clignote : 0,10 signifie que la valeur du seuil I2 est de 0,1 A ; K2 définit I2 plus, K3 définit I2 moins

Appuyez sur K1 pour la quatrième fois, l’écran affiche le courant mesuré ; cela signifie entrer en état de veille ;

Appuyez longuement sur K2 ou K3 en état de veille pour affiner l’erreur de courant mesurée

Liste de colisage :

Module de détection de courant*1
