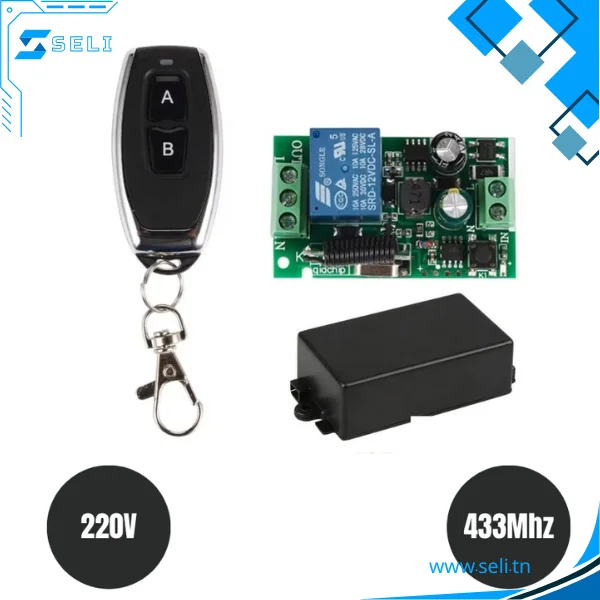

Manuel d’instructions du récepteur de télécommande à 1 canal Qiachip KR2201 220 V
Ce manuel s’applique aux modèles de produits suivants :
1) KR2201 2) KR2201B 3) KR2201D 4) KR2201E
5) KR1201 6) KR2401
Le contrôleur de commutateur de télécommande ci-dessus est un récepteur et doit être associé à la télécommande (émetteur) pour fonctionner.
L’action du récepteur est contrôlée par l’émetteur.
Description de la fonction et méthode de réglage de l’interrupteur de la télécommande
(Ci-après dénommé « destinataire ») :
Fonction de réinitialisation :
Après avoir appuyé 8 fois sur le bouton d’apprentissage du récepteur,
Le récepteur efface toutes les données de la télécommande dans sa mémoire.
Lorsque la LED du récepteur clignote plusieurs fois,
Cela indique que la fonction d’effacement a été terminée.
(Après avoir effacé le code dans le récepteur, toutes les télécommandes ne peuvent plus fonctionner avec le récepteur.)
Le mode de fonctionnement du récepteur dans les modes suivants (différents modèles ont des modes de fonctionnement différents) :
Mode momentané :
Appuyez sur le bouton de la télécommande, le relais du récepteur est activé ; relâchez le bouton, le relais du récepteur est désactivé.
Mode bascule :
Appuyez sur le bouton de la télécommande une fois, le relais du récepteur est activé ;
Appuyez à nouveau sur le bouton, le relais du récepteur est OFF.
Mode verrouillé :
Appuyez sur le bouton A de la télécommande, le relais du récepteur est activé, appuyez sur le bouton B de l’émetteur, le relais du récepteur est désactivé.
(Le mode verrouillé nécessite une télécommande avec 2 boutons ou plus pour être mis en œuvre.)
Associez et définissez le mode de fonctionnement du récepteur
- Réglage du mode momentané :
Appuyez 1 fois sur le bouton d’apprentissage du récepteur, la LED du récepteur s’allumera, il entrera dans l’état de réglage ; Appuyez sur le bouton de la télécommande, la LED du récepteur clignotera puis s’éteindra, réglage réussi.
- Réglage du mode bascule :
Appuyez 2 fois sur le bouton d’apprentissage du récepteur, la LED du récepteur s’allumera, il entrera dans l’état de réglage ; Appuyez sur le bouton de la télécommande, la LED du récepteur clignotera puis s’éteindra, réglage réussi.
- Réglage du mode verrouillé :
(Remarque : lorsque vous choisissez « Mode verrouillé », vous devez régler deux boutons différents sur la télécommande, la première fois pour « ON », la deuxième fois pour « OFF ».
Par exemple : bouton A = ON, bouton B = OFF)
Appuyez 3 fois sur le bouton d’apprentissage du récepteur, la LED du récepteur s’allumera, il entrera en état de réglage ; Appuyez sur le bouton A de la télécommande, la LED du récepteur clignotera puis restera allumée ; Appuyez ensuite sur le bouton B de la télécommande, la LED du récepteur clignotera puis s’éteindra, réglage réussi.
- Définir le mode de désactivation du délai(Ce mode est uniquement disponible pour KR1201) :
- a) Réglez le récepteur pour qu’il s’éteigne automatiquement après 5 secondes :
Appuyez 4 fois sur le bouton d’apprentissage du récepteur ; sa LED s’allume et le récepteur passe en mode d’apprentissage. Appuyez sur le bouton de la télécommande ; sa LED clignote, le réglage est terminé. (Fonction : appuyez une fois sur le bouton de la télécommande pour allumer le récepteur, puis s’éteindre automatiquement au bout de 5 secondes.)
- b)Réglez le récepteur pour qu’il s’éteigne automatiquement après 10 secondes
Appuyez 5 fois sur le bouton d’apprentissage du récepteur, la LED du récepteur s’allumera et entrera en mode d’apprentissage ; appuyez sur le bouton de la télécommande, la LED du récepteur clignotera, puis le réglage sera terminé.
(Fonction : appuyez une fois sur le bouton de la télécommande, le récepteur s’allumera, puis le récepteur s’éteindra automatiquement après 10 secondes)
- c)Réglez le récepteur pour qu’il s’éteigne automatiquement après 15 secondes
Appuyez 6 fois sur le bouton d’apprentissage du récepteur, la LED du récepteur s’allumera et entrera en mode d’apprentissage ; appuyez sur le bouton de la télécommande, la LED du récepteur clignotera, puis le réglage sera terminé.
(Fonction : appuyez une fois sur le bouton de la télécommande, le récepteur s’allumera, puis le récepteur s’éteindra automatiquement après 15 secondes)
Réglez la sortie sur le mode « Marche ou Arrêt » après la mise sous tension du récepteur
(Ce mode est uniquement disponible pour les modèles : KR2201D, KR2201E) :
Lorsque le récepteur est sous tension, la sortie par défaut est désactivée (pas de tension de sortie).
Si vous souhaitez que le récepteur soit sous tension (avec tension de sortie) lorsque l’alimentation est allumée, appuyez 6 fois sur le bouton du récepteur après la mise sous tension du récepteur.
La LED du récepteur clignote trois fois, puis s’éteint. Le réglage est réussi.
Ensuite, faites correspondre la télécommande comme décrit ci-dessus et sélectionnez le mode de fonctionnement dont vous avez besoin.
Réinitialisation au mode par défaut : Appuyez 8 fois sur le bouton du récepteur.
Remarque : lorsque le récepteur est réinitialisé au mode par défaut, toutes les télécommandes correspondantes échoueront et elles ne pourront pas continuer à contrôler le récepteur, elles devront réassocier le récepteur.
