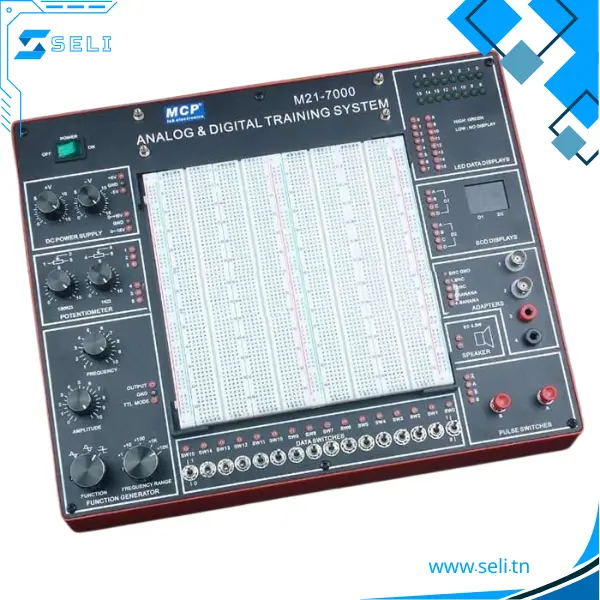

M21-7000 MAQUETTE EDUCATIF ELECTRONIQUE ANALOGIQUE + NUMERIQUE M21-7000
SKU: M21-7000
Disponibilité: ✅ Produit disponible !
Système de formation numérique MCP M21-5000 / Équipement éducatif pour les écoles
Kit d’entraînement numérique M21-7000-analogique MCP/entraîneur d’analogie/systèmes numériques analogiques
810,000 DT
Produits similaires
| M21-7000.0 | |
|
SYSTÈME DE FORMATION NUMÉRIQUE |
|
|
Platine d’expérimentation sans soudure
|
Interconnecté avec 2820 points de connexion à contact nickelé, compatible avec toutes les tailles de DIP et tous les composants avec fil de connexion et fil plein AWG.# 22-30 (0,3-0,8 mm). Il peut être modifié et remplacé à des fins différentes et peut être connecté à un panneau de démonstration.Il est donc très pratique pour les enseignants et les étudiants. |
| Alimentation CC | |
| Sortie CC fixe | +5V, 1A |
| Sortie CC fixe | -5V, 1A. |
| Sortie CC variable | 0 V à +15 V, 1 A. |
| Sortie CC variable | 0 V à 15 V, 1 A. |
|
Potentiomètres |
|
| Un.Résistance variable VR1 | 1 kΩ |
| B.Résistance variable VR2 | 100 kΩ |
| Générateur de fonctions | |
| Gamme de fréquences | 1 Hz 10 Hz 10 Hz 100 Hz 100 Hz 1 kHz 1 kHz 10 kHz 10 kHz 100 kHz |
| Amplitude | Sortie sinusoïdale 0-10 Vpp variable Sortie d’onde triangulaire 0-10 Vpp variable Sortie d’onde carrée 0-10 Vpp variable Sortie en mode TTL 4 Vpp |
|
AFFICHEUR LED À 7 SEGMENTS, DEUX CHIFFRES |
|
| COMMUTATEUR À DEUX IMPULSIONS | |
| COMMUTATEUR À DEUX IMPULSIONS | 2 boutons-poussoirs avec interrupteurs anti-rebond. Éliminer le rebond causé par le passage de l’état ouvert. fermer ou de la position fermée à la position ouverte. |
| SEIZE COMMUTATEURS DE DONNÉES | |
| SEIZE COMMUTATEURS DE DONNÉES | 16 interrupteurs à bascule et point de sortie correspondant. Lorsque l’interrupteur est en position basse, la sortie est Niveau LO ; au contraire, il doit être au niveau HI lors du réglage à supposition. |
| Haut-parleur | |
| Haut-parleur | Diamètre de 2 pouces et demi, 8 ohms/0,5 W à utiliser pour la charge. |
| ADAPTATEUR À QUATRE CANAUX | |
| ADAPTATEUR À QUATRE CANAUX | Les deux prises banane et les deux prises BNC Les pointes sont interchangeables.Il convient au M21-7000 pour être connecté à des périphériques. |
| Afficheur LED à seize bits | |
| Afficheur LED à seize bits | 16 LED rouges séparent les bornes d’entrée.La LED s’allumera lorsque l’entrée est au niveau HI, et elle s’éteindra lorsqu’il n’y aura pas d’entrée ou au niveau LO. |
| SUPPORT FIXE POUR CONNECTEUR UNIVERSEL | |
| Il réserve un support fixe pour connecteur universel sur le panneau. afin d’être connecté à divers connecteurs universels, qui sont disponibles |
(1) Connecteur droit 60 broches |
| (2) Connecteur de bord de carte 2,54 mm 62 broches | |
| Connecteur D sub25, mâle et femelle | |
| (4) Connecteur de bord de carte 3,96 mm 56 broches | |
| (5) Connecteurs à enfoncer 28 et 40 broches | |
| AUTRES ACCESSOIRES STANDARD | (1) Cordon d’alimentation (2) Broche : 10 pièces (3).Manuel d’utilisation |
| DIMENSIONS ET POIDS | 258 x 95 x 334 mm (LxHxP) Environ 4,5 kg |
| Marque | MCP |
|---|
