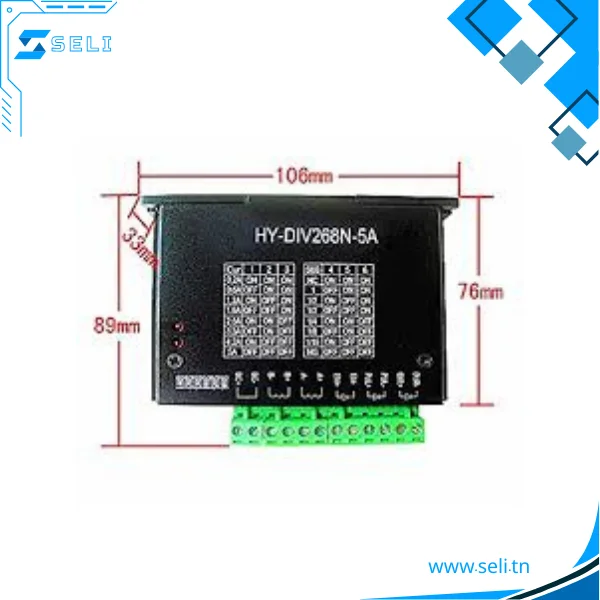

HY-DIV268N-5A PILOTE MOTEUR PAS A PAS
SKU: HY-DIV268N-5A
Disponibilité: ✅ Produit disponible !
Nouveau pilote de moteur pas à pas HY-DIV268N-5A hybride 2 phases utilisant DC 12 ~ 48 V pour Machine de gravure et découpe
99,000 DT
Produits similaires
Les principales caractéristiques
-Contrôle de courant moyen, sortie d’entraînement de courant sinusoïdale biphasée
-Alimentation cc 12 ~ 48V, l’intégration interne du régulateur 12V et 5V
-Entrée/sortie de signal optiquement isolée
-Protection contre les surtensions, les sous-tensions, les surintensités et les courts-circuits blancs
-Tension d’entrée cc 12 ~ 48V entrée
-Le courant d’entrée de 1 à 5 ampères, sélectionnez l’entraînement d’un moteur pas à pas.
-Courant de sortie de 0,2a ~ 5A
-Température de fonctionnement-10 à 45 ℃; Température de stockage-40 ℃ à 70 ℃
-Humidité pas de condensation, pas de chutes
-Gaz interdit gaz combustible et poussière conductrice
-Poids 200 grammes

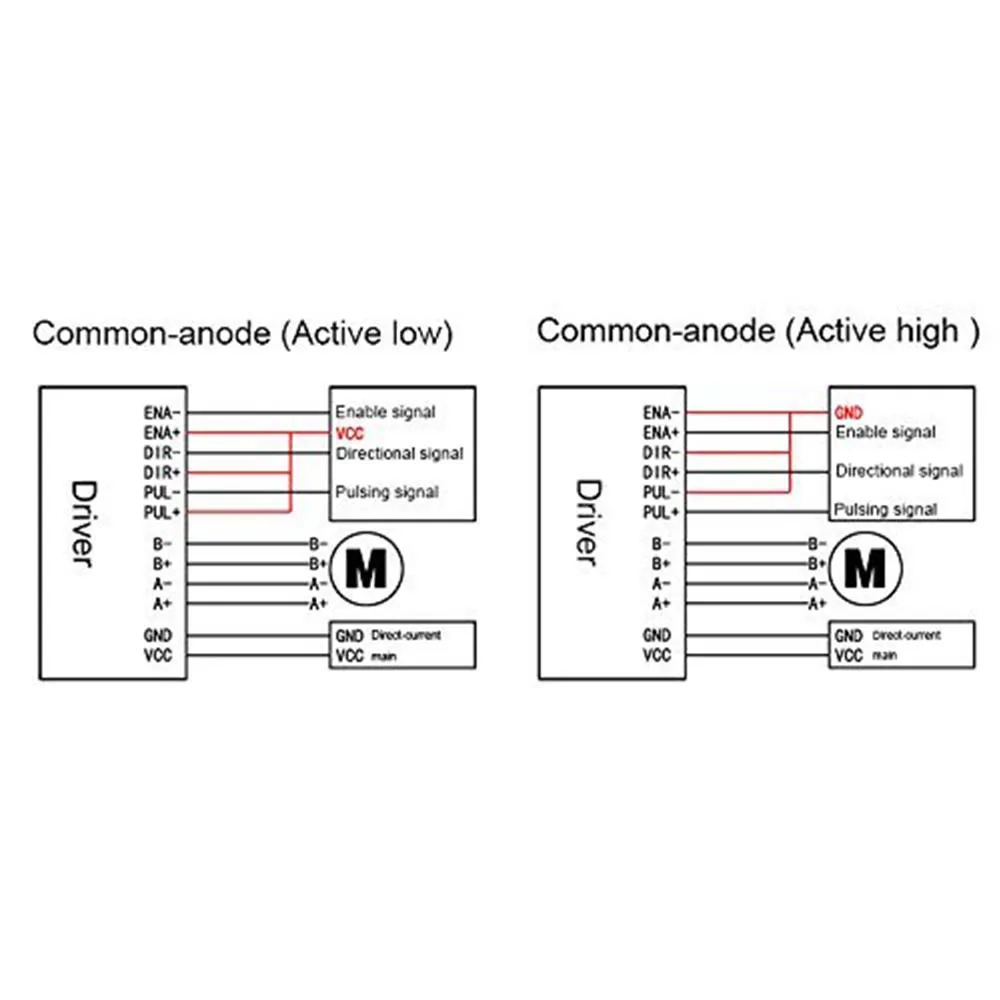

l’interface d’alimentation
– 1, DC +, DC- : pour connecter l’alimentation du variateur
– DC + : niveau d’alimentation DC, tension d’alimentation DC 12 à 48 V.Le courant maximum est de 4A. Le DC-: niveau négatif de l’alimentation CC.
– 2, A + A-B + B- : pour connecter le moteur pas à pas hybride biphasé
– Connexion du moteur pas à pas hybride d’entraînement et biphasé avec le système à quatre fils, les enroulements du moteur en connexion parallèle et en série, et la méthode de connexion, performances à grande vitesse, mais le courant d’entraînement est important (pour le courant d’enroulement du moteur de 1.73 fois), connecté en série lorsque le courant d’entraînement est égal au courant d’enroulement du moteur.
l’installation
– Autour d’avoir 20 mm d’espace, ne peut pas être placé à côté des autres équipements de chauffage, pour éviter la poussière, le brouillard d’huile, les gaz corrosifs, une humidité élevée est trop importante et des fortes vibrations.
FONCTIONNEMENT : feu vert dans le travail normal.ERR : lumière rouge, alimentation, lumière, indicateur d’alimentation

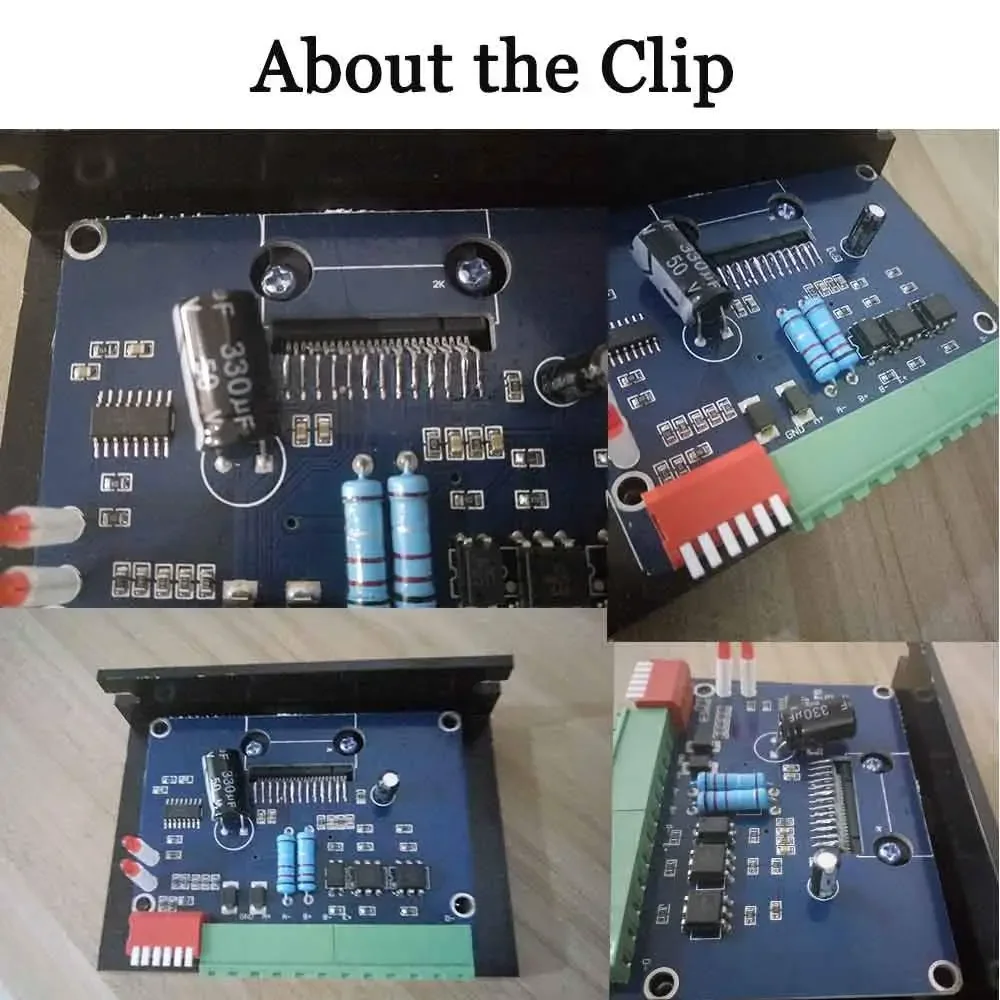

Images détaillées
