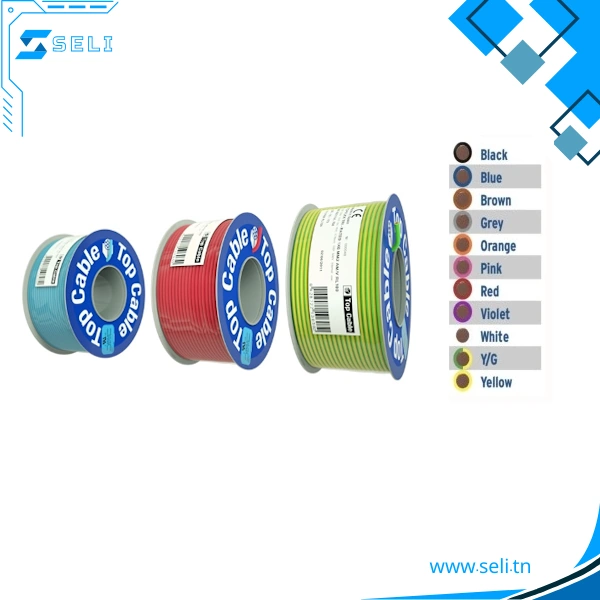

FIL SOUPLE FLEXIBLE 0.50MM2 90°C 750V H07V2-K

SKU: FIL050

Disponibilité:


A partir de 0,700 DT

TOPFLEX® TRI-RATED, un câble pour panneau conforme aux normes BS, UL et CSA

Le câble TOPFLEX® TRI-RATED H07V2-K est conforme aux normes internationales EN 50525-2-31, BS 6231, UL 758 et CSA C22.2. Ce câble flexible polyvalent a été conçu pour les panneaux d’instrumentation, les tableaux de distribution, les armoires électriques et les petits appareils électriques, pour n’en citer que quelques-uns.

CONCEPTION:

1 – Âmer flexible en cuivre (classe 5)

2 – Isolation PVC flexible extra coulissante

TRI RATED

UN CÂBLE RÉPONDANT AUX EXIGENCES DE 3 NORMES

Le câble TRI-RATED est appelé ainsi parce qu’il répond aux exigences de trois normes différentes : BSI (British Standards Institution), UL (Underwriters Laboratories) et CSA (Canadian Standards Association).

Ce triple classement du câble TRI-RATED H07V2-K signifie qu’il répond aux réglementations européennes et nord-américaines en matière de câblage.

Chez Top Cable, nous fabriquons et distribuons les câbles TOPFLEX® TRI-RATED H07V2-K, en effectuant des tests rigoureux en interne et en envoyant régulièrement des échantillons aux organismes d’homologation, afin de garantir la conformité aux trois normes.

TECHNICAL CHARACTERISTICS OF THE TOPFLEX® TRI-RATED H07V2-K CABLE

Les clients apprécient les câbles TOPFLEX® TRI-RATED H07V2-K de Top Cable pour leur flexibilité et leur rayon de courbure, grâce aux matériaux de notre composé PVC spécial. Notre large gamme de sections et de couleurs est également très appréciée sur le marché.

Non propagation de la flamme

Câble extra-flexible

Résistant à la température

TOPFLEX® TRI-RATED

INSTALLATIONS POUR LESQUELLES L’UTILISATION DU CÂBLE TOPFLEX® TRI-RATED H07V2-K EST RECOMMANDÉE

Les câbles trifonctionnels (également connus sous le nom de « câble de panneau de contrôle », « câble d’appareillage », « câble de panneau », « câble d’accrochage » ou même « câble BS6231 ») peuvent être utilisés dans une variété de secteurs de la construction :

  • Câblage interne des armoires électriques
  • Tableaux de commande d’interrupteurs
  • Appareils de commutation de puissance
  • Panneaux d’instrumentation
  • Démarreurs et contrôleurs de moteurs
  • Équipement de redressement
  • Petits appareils électriques
  • Câblage d’appareils électroménagers
  • Solutions d’éclairage
  • Conduits de moteur flexibles
  • Machines en général

PERFORMANCE ÉLECTRIQUE ET TEMPÉRATURE DE FONCTIONNEMENT ÉLEVÉE DES CÂBLES TRIFONCTIONNELS

Les performances électriques du câble TOPFLEX® TRI-RATED H07V2-K dépendent de son standard :

  • Selon BS (CK) 600/1000 V
  • Selon UL (AWM) 600 V
  • Selon CSA (TEW) 600 V
  • Selon EN (H05V2-K) 300/500 V
  • Selon EN (H07V2-K) 450/750 V

Le câble TRI-RATED est parfois appelé « câble haute température ». Cela s’explique par le fait qu’il est soumis à des tests approfondis à des températures élevées. Selon les normes UL et CSA, la température maximale du conducteur du câble TRI-RATED est de 105°C. La norme BS6231 stipule que le câble doit avoir une température de fonctionnement maximale de 90°C pour une utilisation continue.

ALTERNATIVE À FAIBLE TENEUR EN FUMÉE ET SANS HALOGÈNE (LSZH) AUX CÂBLES TOPFLEX® TRI-RATED H07V2-K

Le câble Tri-Rated est un câble anti-propagation de la flamme selon EN 60332-1 / IEC 60332-1 et VW-1, FT1 et FT2 selon UL 2556. Sa réaction au feu RPC estEca, conformément à la norme EN 50575.

Pour les applications nécessitant un câble de panneau avec une isolation LSZH (Low Smoke Halogen Free) ou une classe RPC supérieure telle que Cca ou B2ca, le câble TRI-RATED n’est pas adapté et nous recommandons donc notre câble extra-flexible LSZH pour le câblage de panneau : TOXFREE® H07Z1-K.

OÙ ACHETER LES CÂBLES TOPFLEX® TRI-RATED H07V2-K ?

Pour acheter le câble TOPFLEX® TRI-RATED H07V2-K en bobines, veuillez consulter nos conditions de vente pour les distributeurs et grossistes en électricité ici. Nous pouvons également vous mettre en contact avec le distributeur Top Cable le plus proche.

Les sections transversales les plus courantes en stock immédiat sont les suivantes :

Câble Section transversale
(mm2)
TOPFLEX® TRI-RATED H07V2-K 1×0,50
TOPFLEX® TRI-RATED H07V2-K 1×1,5
TOPFLEX® TRI-RATED H07V2-K 1×2,5
TOPFLEX® TRI-RATED H07V2-K 1×4
TOPFLEX® TRI-RATED H07V2-K 1×6
TOPFLEX® TRI-RATED H07V2-K 1×10
TOPFLEX® TRI-RATED H07V2-K 1×16
TOPFLEX® TRI-RATED H07V2-K 1×35
TOPFLEX® TRI-RATED H07V2-K 1×50
TOPFLEX® TRI-RATED H07V2-K 1×120
TOPFLEX® TRI-RATED H07V2-K 1×240
TOPFLEX® TRI-RATED H07V2-K 1×400
Sections tranversales de câble TOP CABLE TOPFLEX® TRI-RATED H07V2-K les plus courantes en stock immédiat

Si vous souhaitez consulter d’autres aspects techniques de ce câble, tels que ses capacités de transport de courant de court-circuit ou les facteurs de correction pour la température de l’aircontactez-nous.

La couleur de la gaine est facilement identifiable et elle est aussi flexible que le fil de panneau lui-même. Pour une meilleure identification, notre large gamme de couleurs s’étend du brun au bleu, au blanc et au rose :

  • Bleu
  • Marron
  • Noir
  • Rouge
  • Vert/jaune
  • Gris
  • Bleu foncé
  • Bleu foncé
  • orange
  • Violet
  • Rose
  • Jaune

Top cable étant fabricant et fournisseur, nous disposons de stocks importants de câbles trirés qui peuvent être fournis en bobines de 100 m pour une livraison immédiate.

Des tonneaux ou des fûts en vrac, ainsi que d’autres longueurs de câble sont disponibles sur demande. Consultez nos délais de livraison courts et notre faible quantité minimale de commande.

UGS : FIL050 Catégorie :
Unité

1 Mètre, Bobine de 100m

Couleurs

Blanc, Bleu Claire, Bleu Foncé, gris, Marron, Noir, Orange, Rose, Rouge, Violet
