CCMHCN REGULATEUR DE VITESSE MOTEUR CC 6-90V 15A

Spécifications techniques:
Modèle : CCMHCN
Potentiomètre : valeur de résistance B10K ; Longueur du câble : 20 cm ; Ouverture : 8 mm.
Tension de fonctionnement : DC 6V – 90V
Puissance de contrôle : 6V x 8A = 48W, 12V x 8A = 96W, 90V x 8A = 720W
Courant nominal : 8A
Courant : 15A
Plage de vitesse : 0 % – 100 %.
Dimensions : 64 mm x 59 mm x 28 mm.
Poids : 75g
Fréquence de modulation de largeur d’impulsion : 16kHz
Contenu de l’emballage : 1 x régulateurs de vitesse de moteur.

Instruction d’opération:

Avant d’essayer de câbler le contrôleur, assurez-vous que l’alimentation est coupée.

AVERTISSEMENT: POUR CHANGER LA DIRECTION DU MOTEUR, INTERCHANGEZ LES FILS POSITIFS ET NÉGATIFS DU MOTEUR.

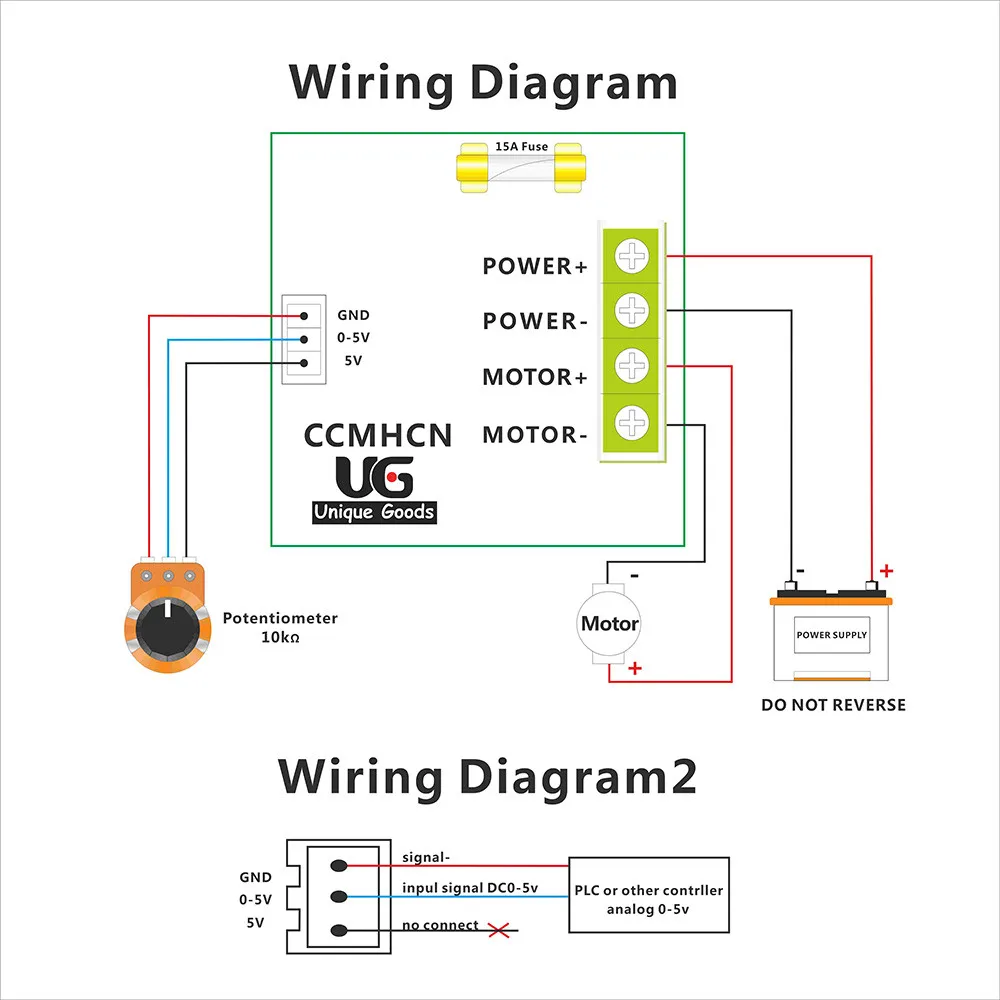

1. Les fils de connexion se réfèrent au « schéma de câblage ».

2. Allumez l’appareil et réglez le potentiomètre.

3. Pour utiliser la tension externe 0-5V pour contrôler la vitesse du moteur à courant continu, connectez les fils reportez-vous au «schéma de câblage 2».
