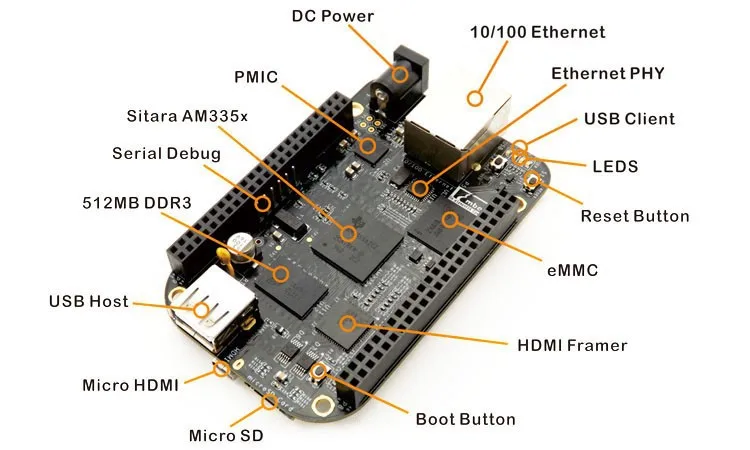

AM335X BEAGLBONE NOIR CORTEX-A8 DEVELOPPEMENT BB

• Processeur:TI Sitara AM335x, 1GHz, 2000 MIPS

  • Cortex-A8 ARM® 1 GHz

  • Moteur graphique SGX530

  • Sous-système d’unité programmable en temps réel

• Mémoire

  • SDRAM: 512 Mo DDR3L 800MHZ

  • Flash eMMC:

    • Rev B: 2 Go (discontinué)

    • Rev C: 4 Go (à partir de 2014.05.21)

• Connecteur SD / MMC pour microSD

• Gestion de la puissance: TPS65217CPMIC est utilisé avec un LDO séparé pour fournir de l’énergie au système

• Support de débogage: CTI JTAG intégré à 20 broches en option, en-tête série

• Source d’alimentation

  • MiniUSB USB ou prise CC

  • 5VDC externe par l’intermédiaire de l’en-tête d’expansion

• Connectivité

  • Port client USB 2.0 haute vitesse: accès à USB0, mode client via miniUSB

  • Port hôte USB 2.0 haute vitesse: accès à USB1, prise de type A, 500mA LS / FS / HS

  • Port série:. L’accès UART0 via 6 broches 3.3V TTL Header Header est rempli

  • Ethernet 10/100M (RJ45)

• Entrée/sortie utilisateur

  • Bouton de réinitialisation

  • Bouton de démarrage

  • Bouton d’alimentation

  • Indicateur de puissance LED

  • 4 LED configurables par l’utilisateur

• Interfaces vidéo/audio

  • Interface HDMI de type D

  • Interface LCD

  • Audio stéréo sur interface HDMI

• Interfaces d’extension

  • LCD, UART, eMMC

  • ADC, I2C, SPI, PWM

• Puissance de fonctionnement:5V 0.35A

• Taille de la planche:3.4×2.1

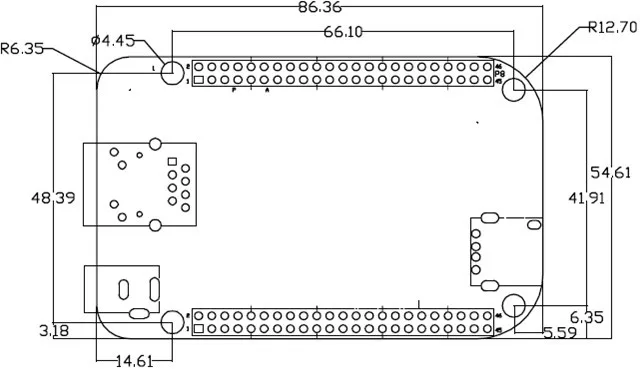

Les dimensions du hardware

Schéma synoptique du système
