AFFICHEUR 7 SEGEMENTS ROUGE 0.36″, 0.4″,0.56″, 1.5″, 1.8″ ET 3″ 1/2/3/4 DIGITS
A partir de 0,700 DT
Produits similaires
📝 FICHE TECHNIQUE COMPARATIVE – AFFICHEURS 7 SEGMENTS
✔ Caractéristiques générales (communes à tous les modèles)
| Propriété | Description |
|---|---|
| Type d’afficheur | LED 7 segments |
| Couleurs disponibles | Rouge (courante), Vert, Bleu, Blanc |
| Polarité | Anode commune (CA) ou Cathode commune (CC) |
| Nombre de digits | 1 / 2 / 3 / 4 digits selon modèle |
| Tension typique par segment | 1.8V à 2.2V (Rouge) • 2.8–3.2V (Bleu / Blanc) |
| Courant nominal | 10 à 20 mA par segment |
| Matériau | Résine epoxy + plastique acrylique |
| Angle de vision | 100° environ |
📊 Tableau comparatif par tailles
1️⃣ DIMENSIONS PHYSIQUES & LISIBILITÉ

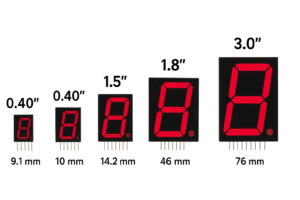

| Taille (Pouces) | Hauteur Digit (mm) | Lisibilité approximative | Application typique |
|---|---|---|---|
| 0.36″ | 9 mm | 1–2 mètres | Petits modules, instrumentation |
| 0.40″ | 10 mm | 1–3 mètres | Indicateurs compacts |
| 0.56″ | 14 mm | 2–5 mètres | Afficheurs Arduino / panneaux standard |
| 1.5″ | 38 mm | 8–15 mètres | Panneaux muraux, compteurs industriels |
| 1.8″ | 45 mm | 10–20 mètres | Affichage extérieur / industriel |
| 3″ | 75 mm | 25–40 mètres | Grands panneaux, scoreboards, enseignes |
2️⃣ SPÉCIFICATIONS ÉLECTRIQUES (typique)
(Les valeurs peuvent varier selon fabricant, mais ce tableau correspond aux standards du marché.)
| Taille | Courant par segment | Tension directe (rouge) | Puissance typique |
|---|---|---|---|
| 0.36″ | 8–12 mA | 1.8–2.0V | 15–20 mW |
| 0.40″ | 8–15 mA | 1.8–2.0V | 20–25 mW |
| 0.56″ | 10–20 mA | 1.8–2.2V | 25–40 mW |
| 1.5″ | 20–30 mA | 1.8–2.2V | 40–60 mW |
| 1.8″ | 20–35 mA | 1.8–2.2V | 50–70 mW |
| 3″ | 30–60 mA | 1.8–2.2V | 100–120 mW |
3️⃣ CARACTÉRISTIQUES MÉCANIQUES (1 DIGIT)
| Taille | Largeur Module | Hauteur Module | Épaisseur | Nombre de pins |
|---|---|---|---|---|
| 0.36″ | ~19 mm | ~13 mm | 8 mm | 10 pins |
| 0.40″ | ~20 mm | ~14 mm | 8 mm | 10 pins |
| 0.56″ | ~25 mm | ~19 mm | 10 mm | 10 pins |
| 1.5″ | ~45 mm | ~60 mm | 12 mm | 10 pins |
| 1.8″ | ~50 mm | ~70 mm | 12–14 mm | 10 pins |
| 3″ | ~90 mm | ~110 mm | 14–18 mm | 10 pins |
🔌 4️⃣ ANODE COMMUNE vs CATHODE COMMUNE
| Type | Utilité | Avantages | Inconvénients |
|---|---|---|---|
| Anode commune (CA) | Commande via transistors NPN ou drivers “digit sinking” | Facile avec MAX7219, TM1637 | Courant d’anode plus élevé |
| Cathode commune (CC) | Commande via transistors PNP ou drivers “digit sourcing” | Compatible TTL direct | Câblage plus complexe |
🔢 5️⃣ VERSION MULTI-DIGITS
| Digits | Applications | Remarques |
|---|---|---|
| 1 Digit | Compteurs simples | Facile à câbler |
| 2 Digits | Thermomètres, voltmètres | Nécessite multiplexage |
| 3 Digits | Afficheurs prix / tension | Très utilisé en industrie |
| 4 Digits | Horloges, timers | Nécessite driver dédié |
0.36 pouces LED affichage 7 segments 1 Bit/2 bits/3 bits/4 bits chiffre Tube rouge Cathode commune/Anode numérique 0.36 pouces led
| Taille: | 0.36", 0.4", 0.56", 1.5", 1.8", 3" |
|---|---|
| Style 1: | 1Digit, 2Digit, 3Digit, 4Digit |
| Style2: | Anode commune, Cathode commune |
